09 2473 100 03 | binder 7/8" Zweifachverteiler, Polzahl: 3, ungeschirmt, löten, IP68, VDE, Gewindering Druckguss

Menü

Menü

Artikelnummer / Suchbegriff

Produktanfrage

Wird geladen...

Produkte
Automatisierungstechnik - Spannungs- und Leistungsversorgung
7/8"
7/8" Zweifachverteiler, Polzahl: 3, ungeschirmt, löten, IP68, VDE, Gewindering Druckguss

Abbildung 09 2473 100 03 - 7/8 — Abbildung

3D Ansicht 09 2473 100 03 - 7/8 — 3D Ansicht

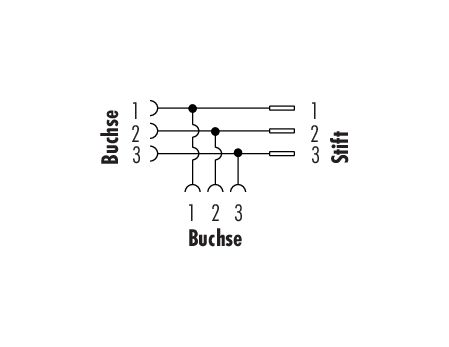

Belegungspläne 09 2473 100 03 - 7/8 — Belegungspläne

Maßzeichnung 09 2473 100 03 - 7/8 — Maßzeichnung

Polbild (Steckseite) 09 2473 100 03 - 7/8 — Polbild (Steckseite)

Artikelnummer	09 2473 100 03
Steckverbinder-Bauform	Zweifachverteiler
Ausführung	T-Stuecke
Steckverbinder Verriegelung	schrauben
Anschlussart	löten
Schutzart	IP68
Grenztemperatur von / bis	-30 °C / 85 °C
Mechanische Lebensdauer	> 100 Steckzyklen
Zusätzliche Informationen	Gewindering Druckguss
Gewicht (gr)	68.28
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	300 V
Bemessungs-Stoßspannung	4000 V
Bemessungsstrom	10,0 A
Verschmutzungsgrad	3
Überspannungskategorie	II
Isolierstoffgruppe	I
EMV-Tauglichkeit	ungeschirmt

Material Gehäuse	Macromelt
Material Kontaktkörper	PUR
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	Au (Gold)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	25b5dd04-b40d-40bb-9099-cd876478f3aa

Zulassungen	VDE

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Niederspannungsrichtlinie	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird empfohlen den Gewindering mit 1,5 Nm anzuziehen. Ein passender Drehmomentschlüssel ist als Zubehör erhältlich (Bestell.-Nr. 07 0082 000).
