M9 Kabeldose, Polzahl: 4, geschirmt, am Kabel angespritzt, IP67, PUR, schwarz, 5 x 0,25 mm², 5 m

Abbildung 79 1410 15 04 - M9 Kabeldose, Polzahl: 4, geschirmt, am Kabel angespritzt, IP67, PUR, schwarz, 5 x 0,25 mm², 5 m — Abbildung

3D Ansicht 79 1410 15 04 - M9 Kabeldose, Polzahl: 4, geschirmt, am Kabel angespritzt, IP67, PUR, schwarz, 5 x 0,25 mm², 5 m — 3D Ansicht

Maßzeichnung 79 1410 15 04 - M9 Kabeldose, Polzahl: 4, geschirmt, am Kabel angespritzt, IP67, PUR, schwarz, 5 x 0,25 mm², 5 m — Maßzeichnung

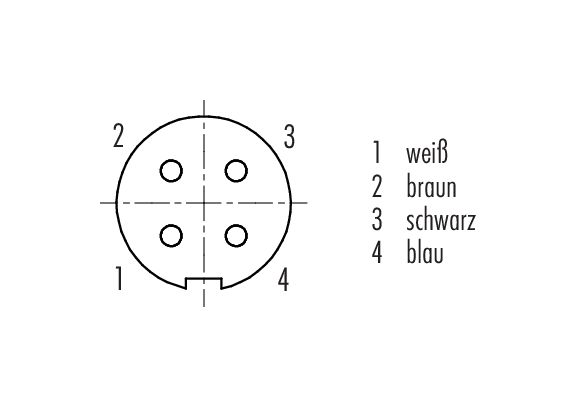

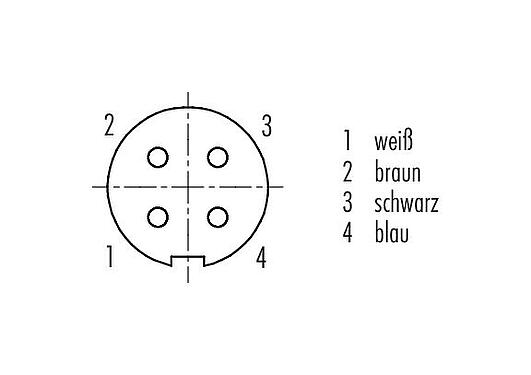

Polbild (Steckseite) 79 1410 15 04 - M9 Kabeldose, Polzahl: 4, geschirmt, am Kabel angespritzt, IP67, PUR, schwarz, 5 x 0,25 mm², 5 m — Polbild (Steckseite)

Artikelnummer	79 1410 15 04
Steckverbinder-Bauform	Kabeldose
Kabellänge	5 m (Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.)
Ausführung	Steckverbinder Buchse gerade
Steckverbinder Verriegelung	schrauben
Anschlussart	am Kabel angespritzt
Schutzart	IP67
Anschlussquerschnitt	0,25 mm² / AWG 24
Grenztemperatur von / bis	-25 °C / 70 °C
Mechanische Lebensdauer	> 500 Steckzyklen
Gewicht (gr)	188.40
Zolltarifnummer	85444290
Ursprungsland	HU

Bemessungsspannung	125 V
Bemessungs-Stoßspannung	1500 V
Bemessungsstrom	3,0 A
Isolationswiderstand	≥ 10¹⁰ Ω
Verschmutzungsgrad	1
Überspannungskategorie	II
Isolierstoffgruppe	III
EMV-Tauglichkeit	geschirmt
Schirmanbindung	Schirm auf Gewindering

Material Gehäuse	PUR
Material Kontaktkörper	PBT (UL94 V-0)
Material Kontakt	CuSn (Bronze)
Kontaktoberfläche	Au (Gold)
Material Verriegelung	CuZn (Messing)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	56f4a8c2-3171-4085-a0d6-184ed967468f

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Niederspannungsrichtlinie	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
RoHS-Richtlinie	2011/65/EU (EN 50581:2012)

Leitungsaufbau
Kabeldurchmesser	4,8 mm
Querschnitt	5 x 0,25 mm²
Mantelmaterial	PUR
Isolation Litze	PP
Litzenaufbau	32 x 0,10 mm
Kabelfarbe	schwarz
Elektrische Eigenschaften
Leiterwiderstand	75 Ω/Km (20°C)
Mechanische Eigenschaften
Biegeradius Kabel fest	≥ 5 x Ø
Biegeradius Kabel bewegt	≥ 10 x Ø
Biegezyklen	> 2 Mio.
Zulässige Beschleunigung	5 m/s²
Verfahrgeschwindigkeit	bei 5 m horizontaler Weg -> 200 m/min
Thermische Eigenschaften
Temperaturbereich Kabel bewegt von / bis	-25 °C / 90 °C
Temperaturbereich Kabel fest von / bis	-50 °C / 90 °C
Sonstige Eigenschaften
Halogenfrei	ja

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 50 cNm) angezogen.
