Snap-in ELC Steckverbinder

Serie als PDF (448 KB)
Zubehör als PDF (72 KB)

Unsere Snap-in ELC Steckverbinder der Serie 570 bieten eine zuverlässige und langlebige Lösung für medizinische Anwendungen. Diese ELC Steckverbinder zeichnen sich durch ein einzigartiges Snap-in-Verriegelungssystem mittels Rasthaken aus, das über 5000 Steckvorgänge gewährleistet und damit den hohen Anforderungen vieler OEM von medizinischen Geräten entspricht.


ELC Steckverbinder mit Rasthaken


Die Snap-in ELC Steckverbinder verfügen über ein robustes PA66-Kunststoffgehäuse in grauweiß, ähnlich RAL 9002. Der Easy Locking Connector (ELC) ist als 12poliger Steckverbinder erhältlich. Die 12 vergoldete Kontakte ermöglichen einen Anschlussquerschnitt von 0,25 mm² und einen Bemessungsstrom von 2 A bei 150 V.


Ungesteckt schützt die Flanschdose vor dem Eindringen von Flüssigkeiten, Spritzwasser und versehentlichem elektrischen Kontakt. Gesteckt bietet der Steckverbinder ELC Schutzart IP54.

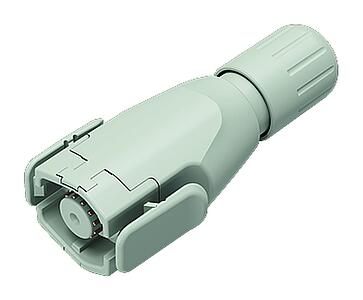

Steckverbinder für medizinische Anwendungen--Kabelstecker_570_ELC_1_KS
99 1721 002 12
Snap-In Kabelstecker, Polzahl: 12, 4,0-6,0 mm, ungeschirmt, löten, IP54
ELC, Serie 570, Steckverbinder für medizinische Anwendungen
Details
Steckverbinder für medizinische Anwendungen--Kabelstecker_570_ELC_1_KS
99 1721 000 12
Snap-In Kabelstecker, Polzahl: 12, 6,0-8,0 mm, ungeschirmt, löten, IP54
ELC, Serie 570, Steckverbinder für medizinische Anwendungen
Details

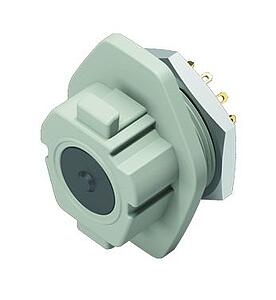

Steckverbinder für medizinische Anwendungen--Flanschdose_570_ELC_2_FD
09 1724 000 12
Snap-In Flanschdose, Polzahl: 12, ungeschirmt, löten, IP54
ELC, Serie 570, Steckverbinder für medizinische Anwendungen
Details
Steckverbinder für medizinische Anwendungen--Flanschdose_570_ELC_4_FD_schwarz_loet
09 1724 100 12
Snap-In Flanschdose, Polzahl: 12, ungeschirmt, löten, IP54
ELC, Serie 570, Steckverbinder für medizinische Anwendungen
Details
Steckverbinder für medizinische Anwendungen--Kabelstecker_570_ELC_1_KS_schwarz_t
99 1721 102 12
Snap-In Kabelstecker, Polzahl: 12, 4,0-6,0 mm, ungeschirmt, löten, IP54
ELC, Serie 570, Steckverbinder für medizinische Anwendungen
Details
Steckverbinder für medizinische Anwendungen--Kabelstecker_570_ELC_1_KS_schwarz_t
99 1721 100 12
Snap-In Kabelstecker, Polzahl: 12, 6,0-8,0 mm, ungeschirmt, löten, IP54
ELC, Serie 570, Steckverbinder für medizinische Anwendungen
Details
