M12 Schaltschrankdurchführung, Polzahl: 4, geschirmt, steckbar, IP67, UL

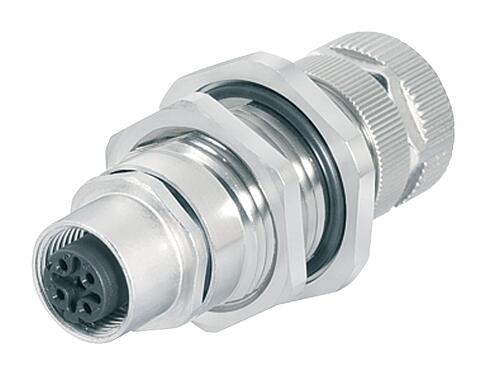

Abbildung 09 5246 00 04 - M12 Schaltschrankdurchführung, Polzahl: 4, geschirmt, steckbar, IP67, UL — Abbildung

3D Ansicht 09 5246 00 04 - M12 Schaltschrankdurchführung, Polzahl: 4, geschirmt, steckbar, IP67, UL — 3D Ansicht

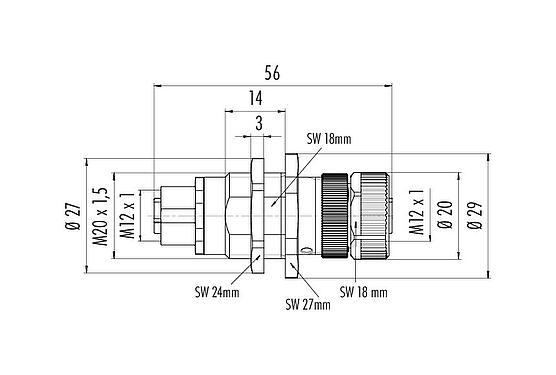

Maßzeichnung 09 5246 00 04 - M12 Schaltschrankdurchführung, Polzahl: 4, geschirmt, steckbar, IP67, UL — Maßzeichnung

Montageanleitung / Montageausschnitt 09 5246 00 04 - M12 Schaltschrankdurchführung, Polzahl: 4, geschirmt, steckbar, IP67, UL — Montageanleitung / Montageausschnitt

Polbild (Steckseite) 09 5246 00 04 - M12 Schaltschrankdurchführung, Polzahl: 4, geschirmt, steckbar, IP67, UL — Polbild (Steckseite)

Artikelnummer	09 5246 00 04
Steckverbinder-Bauform	Schaltschrankdurchführung
Bauartnorm	DIN EN 61076-2-101
Ausführung	Schaltschrankdurchführung
Steckverbinder Verriegelung	schrauben
Anschlussart	steckbar
Schutzart	IP67
Grenztemperatur von / bis	-40 °C / 85 °C
Mechanische Lebensdauer	> 100 Steckzyklen
Gewicht (gr)	62.30
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	250 V
Bemessungs-Stoßspannung	2500 V
Bemessungsstrom	4,0 A
Isolationswiderstand	> 10⁸ Ω
Verschmutzungsgrad	3
Übertragungseigenschaft	CAT 5
Überspannungskategorie	II
Isolierstoffgruppe	II
EMV-Tauglichkeit	geschirmt
Schirmanbindung	Schirm auf Gehäuse

Material Kontaktkörper	PA
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	Au (Gold)
Material Verriegelung	Zinkdruckguss vernickelt
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	5bf177f5-454f-42e0-baae-c2096fd479a4

Zulassungen	UL

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Niederspannungsrichtlinie	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
