M12 Kabeldose, Polzahl: 5, 5,5-8,6 mm, schirmbar, schraubklemm, IP68/IP69K, UL, Ecolab

Abbildung 99 1436 995 05 - M12 Kabeldose, Polzahl: 5, 5,5-8,6 mm, schirmbar, schraubklemm, IP68/IP69K, UL, Ecolab — Abbildung

3D Ansicht 99 1436 995 05 - M12 Kabeldose, Polzahl: 5, 5,5-8,6 mm, schirmbar, schraubklemm, IP68/IP69K, UL, Ecolab — 3D Ansicht

Maßzeichnung 99 1436 995 05 - M12 Kabeldose, Polzahl: 5, 5,5-8,6 mm, schirmbar, schraubklemm, IP68/IP69K, UL, Ecolab — Maßzeichnung

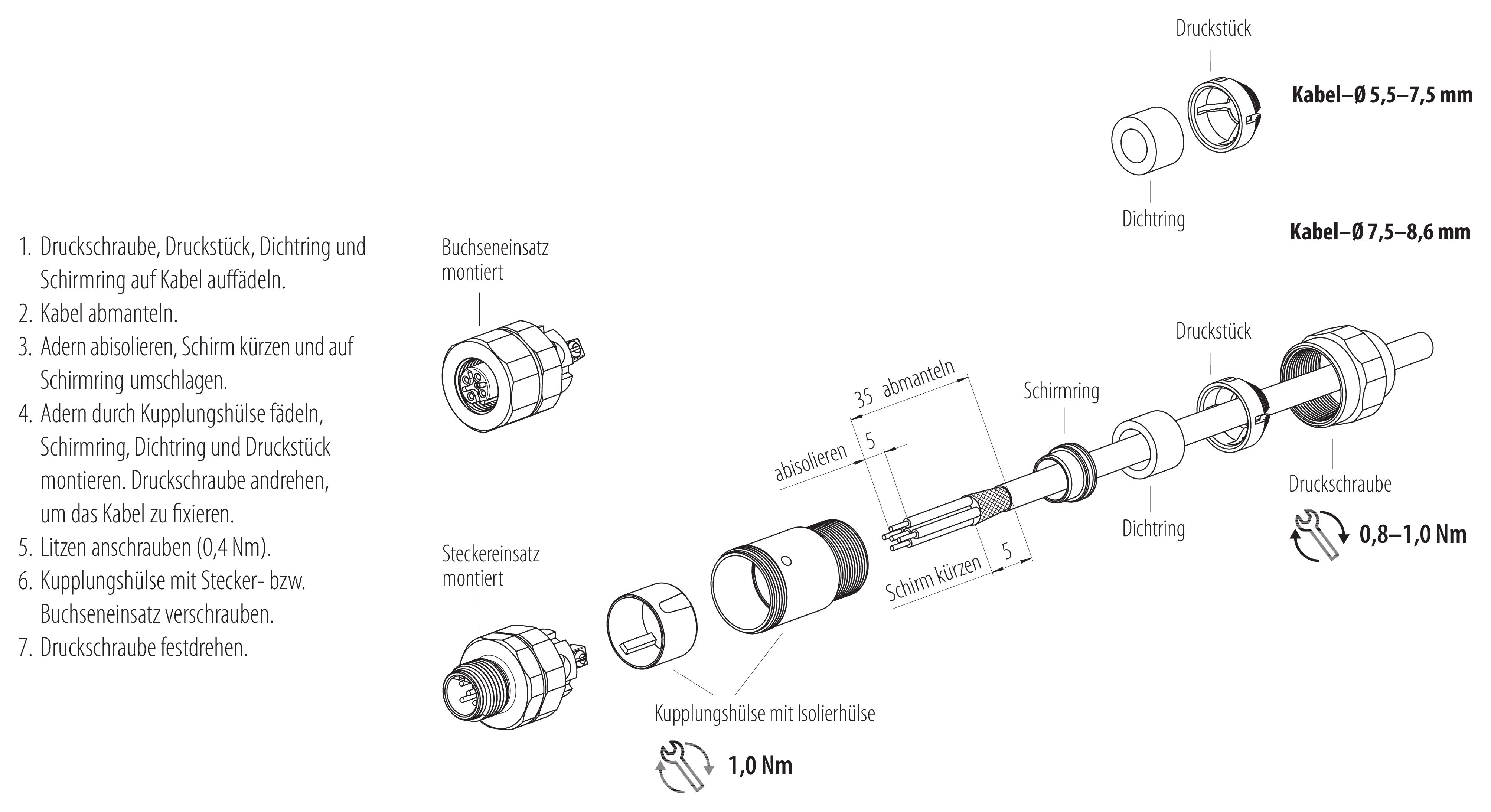

Montageanleitung 99 1436 995 05 - M12 Kabeldose, Polzahl: 5, 5,5-8,6 mm, schirmbar, schraubklemm, IP68/IP69K, UL, Ecolab — Montageanleitung

Polbild (Steckseite) 99 1436 995 05 - M12 Kabeldose, Polzahl: 5, 5,5-8,6 mm, schirmbar, schraubklemm, IP68/IP69K, UL, Ecolab — Polbild (Steckseite)

Artikelnummer	99 1436 995 05
Steckverbinder-Bauform	Kabeldose
Bauartnorm	DIN EN 61076-2-101
Ausführung	Steckverbinder Buchse gerade
Steckverbinder Verriegelung	schrauben
Anschlussart	schraubklemm
Schutzart	IP68/IP69K
Anschlussquerschnitt	max. 0,75 mm² / AWG 18
Kabeldurchlass	5,5-8,6 mm
Grenztemperatur von / bis	-40 °C / 85 °C
Mechanische Lebensdauer	> 50 Steckzyklen
Gewicht (gr)	58.19
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	60 V
Bemessungs-Stoßspannung	1500 V
Bemessungsstrom	4,0 A
Isolationswiderstand	≥ 10¹⁰ Ω
Verschmutzungsgrad	3
Überspannungskategorie	II
Isolierstoffgruppe	III
EMV-Tauglichkeit	schirmbar
Schirmanbindung	Schirmring

Material Gehäuse	Edelstahl
Material Kontaktkörper	PA
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	Au (Gold)
Material Verriegelung	Edelstahl
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	92bcdfcd-3c7b-4d38-b820-2d0529afc407

Zulassungen	UL, Ecolab

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Niederspannungsrichtlinie	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
