M12 Flanschdose, Polzahl: 2, geschirmt, mit Kabel konfektioniert, IP68, M16x1,5, Profibus, PUR, violett, 1 x 2 x 0,25 mm², 0,5 m

Abbildung 70 4434 246 04 - M12 Flanschdose, Polzahl: 2, geschirmt, mit Kabel konfektioniert, IP68, M16x1,5, Profibus, PUR, violett, 1 x 2 x 0,25 mm², 0,5 m — Abbildung

3D Ansicht 70 4434 246 04 - M12 Flanschdose, Polzahl: 2, geschirmt, mit Kabel konfektioniert, IP68, M16x1,5, Profibus, PUR, violett, 1 x 2 x 0,25 mm², 0,5 m — 3D Ansicht

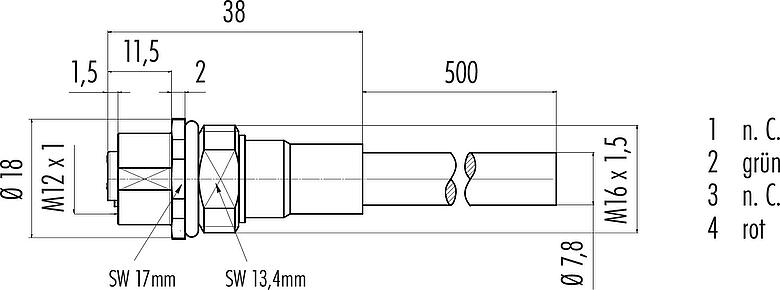

Maßzeichnung 70 4434 246 04 - M12 Flanschdose, Polzahl: 2, geschirmt, mit Kabel konfektioniert, IP68, M16x1,5, Profibus, PUR, violett, 1 x 2 x 0,25 mm², 0,5 m — Maßzeichnung

Montageanleitung / Montageausschnitt 70 4434 246 04 - M12 Flanschdose, Polzahl: 2, geschirmt, mit Kabel konfektioniert, IP68, M16x1,5, Profibus, PUR, violett, 1 x 2 x 0,25 mm², 0,5 m — Montageanleitung / Montageausschnitt

Polbild (Steckseite) 70 4434 246 04 - M12 Flanschdose, Polzahl: 2, geschirmt, mit Kabel konfektioniert, IP68, M16x1,5, Profibus, PUR, violett, 1 x 2 x 0,25 mm², 0,5 m — Polbild (Steckseite)

Artikelnummer	70 4434 246 04
Steckverbinder-Bauform	Flanschdose
Bauartnorm	DIN EN 61076-2-101
Kabellänge	0,5 m (Weitere Längen sind auf Anfrage möglich.)
Ausführung	Steckverbinder Buchse gerade
Steckverbinder Verriegelung	schrauben
Anschlussart	mit Kabel konfektioniert
Schutzart	IP68
Anschlussquerschnitt	0,25 mm² / AWG 24
Grenztemperatur von / bis	-25 °C / 80 °C
Mechanische Lebensdauer	> 100 Steckzyklen
Gewicht (gr)	47.26
Zolltarifnummer	85444290
Ursprungsland	HU

Bemessungsspannung	60 V
Bemessungs-Stoßspannung	1500 V
Bemessungsstrom	4,0 A
Isolationswiderstand	> 10⁸ Ω
Verschmutzungsgrad	3
Überspannungskategorie	II
Isolierstoffgruppe	II
EMV-Tauglichkeit	geschirmt
Schirmanbindung	Schirm auf Gehäuse

Material Gehäuse	Zinkdruckguss vernickelt
Material Kontaktkörper	PA
Material Kontakt	CuSn (Bronze)
Kontaktoberfläche	Au (Gold)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	a2fa55d8-5218-4959-b07a-0620cfa93809

eCl@ss 11.1	27-44-01-03
ETIM 9.0	EC002638

Leitungsaufbau
Kabeltyp	Profibus
Kabeldurchmesser	7,8 mm
Querschnitt	1 x 2 x 0,25 mm²
Mantelmaterial	PUR
Isolation Litze	PE-Schaum
Litzenaufbau	19 x 0,127 mm
Kabelfarbe	violett
Sonstige Eigenschaften
Halogenfrei	ja

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
