Đặt hàng không: 09 0037 00 05

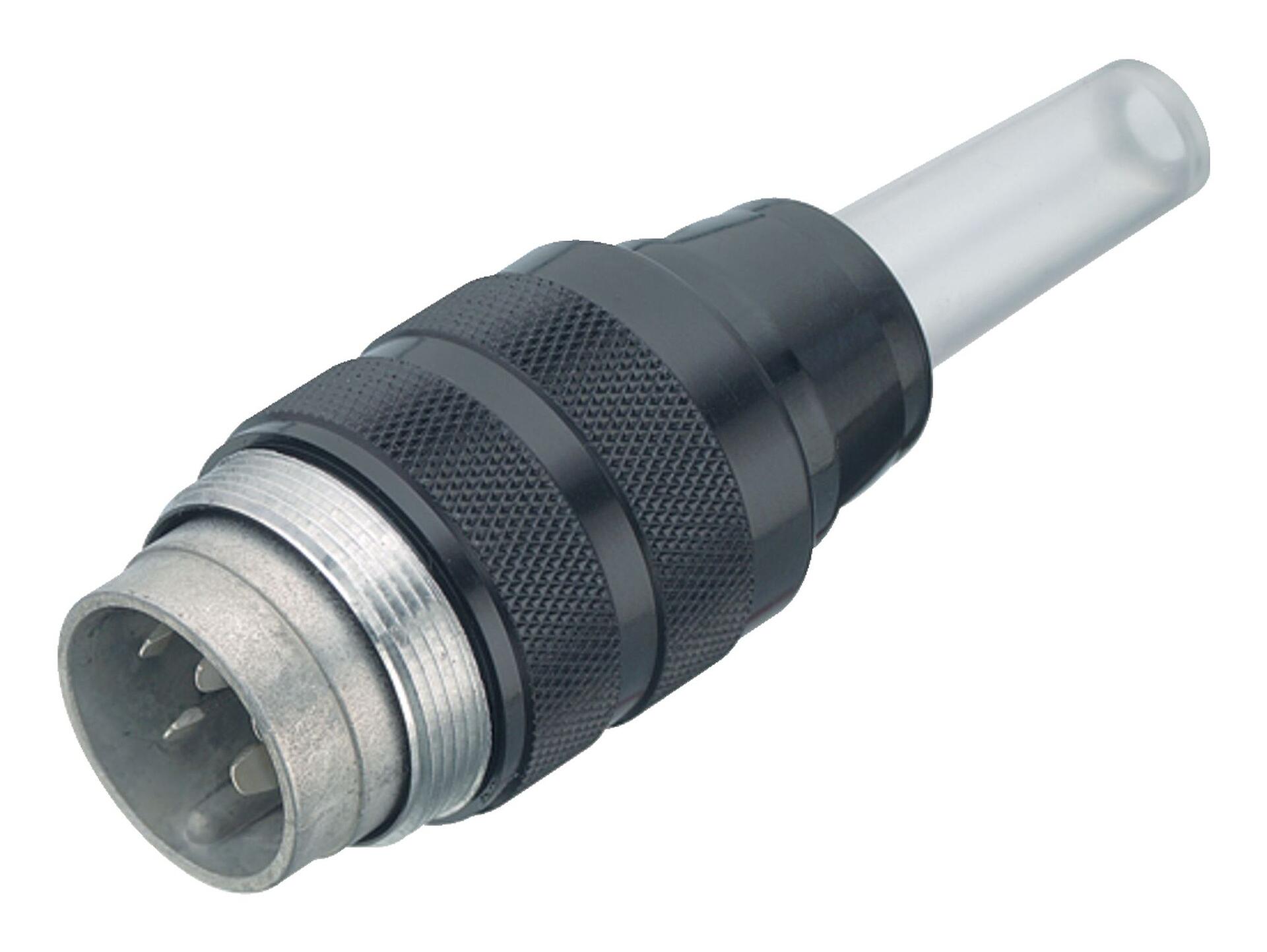

M25 Phích cắm cáp, Số lượng cực : 5, 5,0-8,0mm, có thể che chắn, hàn, IP40
M25, series 691, Đầu nối nguồn
Chế độ xem 3D(Bấm để kích hoạt)
Các tính năng chung
thêmít hơn| Số đặt hàng | 09 0037 00 05 |
| Thiết kếđầu nối | Phích cắm cáp |
| Phiên bản | Đầu nối chân thẳng |
| Đầu nối hệ thống khóa | vít |
| Chấm dứt | hàn |
| Mức độ bảo vệ | IP40 |
| Diện tích mặt cắt ngang | 1,50mm² / AWG 16 |
| Ổ cắm cáp | 5,0-8,0mm |
| Phạm vi nhiệt độ từ/đến | -40 °C / 85°C |
| Vận hành cơ học | > 500 chu kỳ kết nối |
| Trọng lượng (gr) | 41.55 |
| Số thuế hải quan | 85369010 |
| Nước xuất xứ | DE |
Thông số điện
thêmít hơn| Điện áp định mức | 250V |
| Điện áp xung định mức | 2500V |
| Dòng định mức (40 ° C) | 10,0A |
| Điện trở cách điện | ≥ 1010 Ω |
| Mức độ ô nhiễm | 1 |
| Danh mục quá áp | II |
| Nhóm vật liệu | III |
| Tuân thủ EMV | có thể che chắn |
| Kết nối tấm chắn | Kẹp cáp và mấu hàn |
Chất liệu
thêmít hơn| Chất liệu của vỏ bọc | GD-AL sơn tĩnh điện |
| Vật liệu của phần tiếp xúc | PBT (UL94 V-0) |
| Chất liệu tiếp xúc | CuZn (đồng thau) |
| Mạ tiếp xúc | Ag (bạc) |
| REACH SVHC |
None (No pollutants) |
| Số SCIP | SCIP-number not available |
Phân loại
thêmít hơn| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Tuyên bố tuân thủ
thêmít hơn| Chỉ thị về điện áp thấp | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Thông báo bảo mật
- Đầu nối không được lắp vào hoặc ngắt kết nối khi chịu tải. Không tuân thủ hướng dẫn và sử dụng không đúng cách có thế dẫn đến hư hỏng
- Các đầu nối đã được phát triển cho các lĩnh vực ứng dụng trong xây dựng nhà máy, điều khiển và thiết bị điện. Người dùng có trách nhiệm kiểm tra xem các đầu nối có thể được sử dụng trong các lĩnh vực ứng dụng khác hay không.
- Để bảo vệ khỏi việc mở đầu nối không chủ ý, phần ren giữa vỏ và đầu nối phải được giữ chặt bằng chất kết dính cyanoacrylate thích hợp khi được sử dụng trong các mạch điện có điện áp nguy hiểm khi chạm vào. Điều này không áp dụng cho các đầu nối được sử dụng trong mạch SELV và PELV theo IEC 61140 (EN 61140, VDE 0140-1).
- Các đầu nối phích cắm được sử dụng trong mạch điện có điện áp tiếp xúc nguy hiểm chỉ được lắp đặt và sử dụng dưới sự giám sát của những người đã được đào tạo về kỹ thuật điện, có hiểu biết về các quy định và tiêu chuẩn hiện hành.
- Để khóa đầu nối cáp với đầu nối thiết bị, nên siết chặt vòng ren với lực 1,25 Nm. Cờ lê lực thích hợp có sẵn như một phụ kiện (mã đặt hàng 07 0082 000).
