Ổ cắm van điện từ, loại lắp ráp, Số lượng cực : 2+PE, 3,0-10,0mm, không có chống nhiễu, kẹp vít, IP40 không dán, UL, ESTI+, VDE

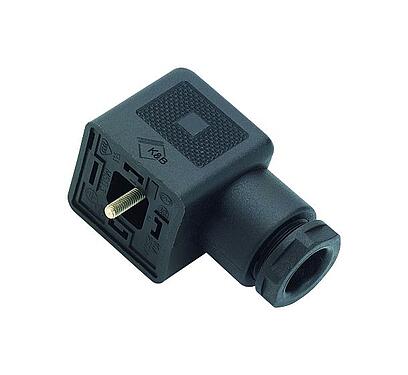

Minh hoạ 43 1700 004 03 - Ổ cắm van điện từ, loại lắp ráp, Số lượng cực : 2+PE, 3,0-10,0mm, không có chống nhiễu, kẹp vít, IP40 không dán, UL, ESTI+, VDE — Minh hoạ

Chế độ xem 3D 43 1700 004 03 - Ổ cắm van điện từ, loại lắp ráp, Số lượng cực : 2+PE, 3,0-10,0mm, không có chống nhiễu, kẹp vít, IP40 không dán, UL, ESTI+, VDE — Chế độ xem 3D

Mô tả chi tiết 43 1700 004 03 - Ổ cắm van điện từ, loại lắp ráp, Số lượng cực : 2+PE, 3,0-10,0mm, không có chống nhiễu, kẹp vít, IP40 không dán, UL, ESTI+, VDE — Mô tả chi tiết

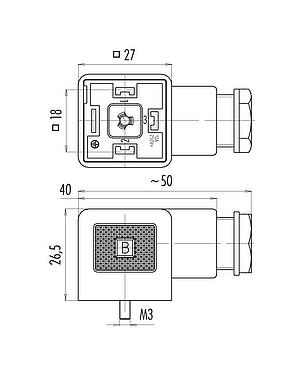

Bản vẽ tỷ lệ 43 1700 004 03 - Ổ cắm van điện từ, loại lắp ráp, Số lượng cực : 2+PE, 3,0-10,0mm, không có chống nhiễu, kẹp vít, IP40 không dán, UL, ESTI+, VDE — Bản vẽ tỷ lệ

Sắp xếp liên hệ (phía kết nối) 43 1700 004 03 - Ổ cắm van điện từ, loại lắp ráp, Số lượng cực : 2+PE, 3,0-10,0mm, không có chống nhiễu, kẹp vít, IP40 không dán, UL, ESTI+, VDE — Sắp xếp liên hệ (phía kết nối)

Số đặt hàng	43 1700 004 03
Thiết kếđầu nối	Ổ cắm van điện từ, loại lắp ráp
Tiêu chuẩn thiết kế	DIN EN 175301-803
Phiên bản	Đầu nối đầu cắm cái thẳng
Đầu nối hệ thống khóa	Vít trung tâm
Chấm dứt	kẹp vít
Mức độ bảo vệ	IP40 không dán IP65 với chống thấm, xem linh kiện
Diện tích mặt cắt ngang	0,34-1,50mm²
Ổ cắm cáp	3,0-10,0mm
Phạm vi nhiệt độ từ/đến	-30 °C / 120°C
Vận hành cơ học	> 50 chu kỳ kết nối
Trọng lượng (gr)	23.09
Số thuế hải quan	85369010
Nước xuất xứ	HU

Điện áp định mức	250V
Điện áp xung định mức	4000V
Dòng định mức (40 ° C)	10,0A
Điện trở cách điện	≥ 10¹⁰ Ω
Mức độ ô nhiễm	3
Danh mục quá áp	III
Nhóm vật liệu	III
Tuân thủ EMV	không có chống nhiễu

Chất liệu của vỏ bọc	PA
Vật liệu của phần tiếp xúc	PA (UL94 HB)
Chất liệu tiếp xúc	CuSn (đồng)
Mạ tiếp xúc	Ni (niken)
REACH SVHC	CAS 7439-92-1 (Lead)
Số SCIP	fc29e9ca-782a-4ef4-a959-44e526cd5056

Approvals	UL, ESTI+, VDE

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002635

Chỉ thị về điện áp thấp	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Báo cáo lỗi trên trang này

Thông báo bảo mật

Đầu nối không được lắp vào hoặc ngắt kết nối khi chịu tải. Không tuân thủ hướng dẫn và sử dụng không đúng cách có thế dẫn đến hư hỏng
Các đầu nối đã được phát triển cho các lĩnh vực ứng dụng trong xây dựng nhà máy, điều khiển và thiết bị điện. Người dùng có trách nhiệm kiểm tra xem các đầu nối có thể được sử dụng trong các lĩnh vực ứng dụng khác hay không.
Các đầu nối phích cắm được sử dụng trong mạch điện có điện áp tiếp xúc nguy hiểm chỉ được lắp đặt và sử dụng dưới sự giám sát của những người đã được đào tạo về kỹ thuật điện, có hiểu biết về các quy định và tiêu chuẩn hiện hành.
Người dùng phải thực hiện các biện pháp phòng ngừa an toàn phù hợp để tránh trường hợp vô tình ngắt kết nối.
Các đầu nối có cấp bảo vệ IP67 và IP68 không thích hợp để sử dụng dưới nước. Khi sử dụng ngoài trời, các đầu nối phải được bảo vệ riêng để chống ăn mòn. Để biết thêm thông tin về các lớp bảo vệ IP, hãy xem trung tâm tải xuống "Thông tin kỹ thuật".
Đầu Nối Không Phù Hợp Với Điện Áp Nguồn. Vui Lòng Lưu Ý Mức Độ Ô Nhiễm Và Loại Quá Áp. Để Biết Thêm Thông Tin, Hãy Xem Trung Tâm Tải Xuống "Thông Tin kỹ thuật".
