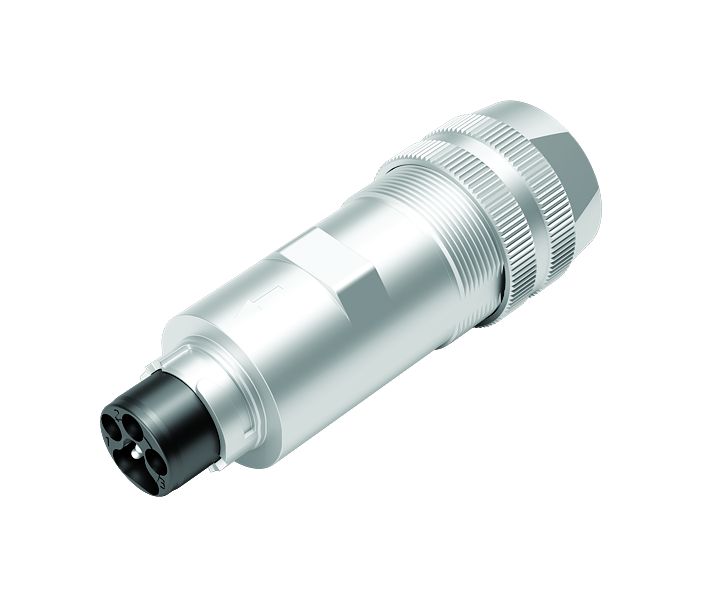

零件編號: 99 6165 000 06
卡扣式 直頭針頭電纜連接器, : 6 (3+PE+2), 7.0-14.0mm, 非遮罩, 螺釘接線, IP67對插且固定時-混合連接器, UL
PBC15, 系列 615, 電源連接器
全身特徵
更多更少| 零件編號 | 99 6165 000 06 |
| 連接器設計 | 直頭針頭電纜連接器 |
| Type standard | DIN EN IEC 61076-2-116 |
| 版本 | 可現場安裝 |
| 連接器鎖定系統 | 卡扣式 |
| 服務終止 | 螺釘接線 |
| 防護等級 | IP67對插且固定時-混合連接器 |
| 橫截面積 | 最大 2.50mm² / 最大 AWG 14 |
| 電纜出口 | 7.0-14.0mm |
| 溫度範圍：/至 | -40 °C / 85°C |
| 機械使用壽命 | > 100 插拔次數 |
| 重量 （g） | 105.10 |
| 海關稅號 | 85369010 |
| 原產國 | DE |
電氣參數
更多更少| 額定電壓 | 電源：630 V，信號電源：63 V |
| 額定衝擊電壓 | 電源：6000 V，信號：1500 V |
| 額定電流 | 電源：16 A，信號值：10 A |
| 絕緣電阻 | > 108 Ω |
| 污染程度 | 3 |
| 過電壓類別 | III |
| 絕緣材料組 | II |
| EMC 合規性 | 非遮罩 |
材料
更多更少| 外殼材料 | 壓鑄鋅， 鎳 |
| 接觸體材料 | PA |
| 觸點材料 | 銅鋅(黃銅 無鉛） |
| 觸點電鍍 | Ag （銀） |
| 鎖緊材料 | 壓鑄鋅， 鎳 |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP編號 | 127b7a8e-abc4-43eb-8f42-e4a6aff58d03 |
授權/批准
更多更少| 審批 | UL |
符合性聲明
更多更少| 低電壓指令 | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
安全須知
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 为防止意外打开连接器，当使用在有触碰危险的电压的电路中时，必须用合适的氰基丙烯酸酯粘合剂将外壳和连接器头之间的螺纹固定。这不适用于符合IEC 61140 (EN 61140, VDE 0140-1)的SELV和PELV电路中使用的连接器。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约60 cNm）。
