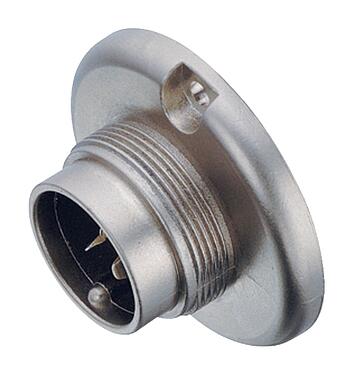

零件編號: 09 0035 00 03
M25 針頭法蘭座, : 3, 可接遮罩, 焊接, IP40
M25, 系列 691, 電源連接器
全身特徵
更多更少| 零件編號 | 09 0035 00 03 |
| 連接器設計 | 針頭法蘭座 |
| 版本 | 直頭針頭電纜連接器 |
| 連接器鎖定系統 | 螺釘 |
| 服務終止 | 焊接 |
| 防護等級 | IP40 |
| 橫截面積 | 1.50mm² / AWG 16 |
| 溫度範圍：/至 | -40 °C / 85°C |
| 機械使用壽命 | > 500 插拔次數 |
| 重量 （g） | 45.23 |
| 海關稅號 | 85369010 |
| 原產國 | DE |
電氣參數
更多更少| 額定電壓 | 250V |
| 額定衝擊電壓 | 2500V |
| 額定電流 | 10.0A |
| 絕緣電阻 | ≥ 1010 Ω |
| 污染程度 | 1 |
| 過電壓類別 | II |
| 絕緣材料組 | III |
| EMC 合規性 | 可接遮罩 |
| 遮罩連接 | 殼體上的遮罩 |
材料
更多更少| 外殼材料 | GD-AL 陽極氧化 |
| 接觸體材料 | PBT (UL94V-0) |
| 觸點材料 | 銅鋅(黃銅） |
| 觸點電鍍 | Ag （銀） |
| REACH SVHC |
None (No pollutants) |
| SCIP編號 | SCIP-number not available |
分類
更多更少| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
安全須知
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 为了将电缆连接器与设备连接器锁紧，建议将螺纹环拧紧至 1.25 牛米。可提供合适的扭矩扳手作为附件（订货号 07 0082 000）。
