零件編號: 86 0134 0000 00005

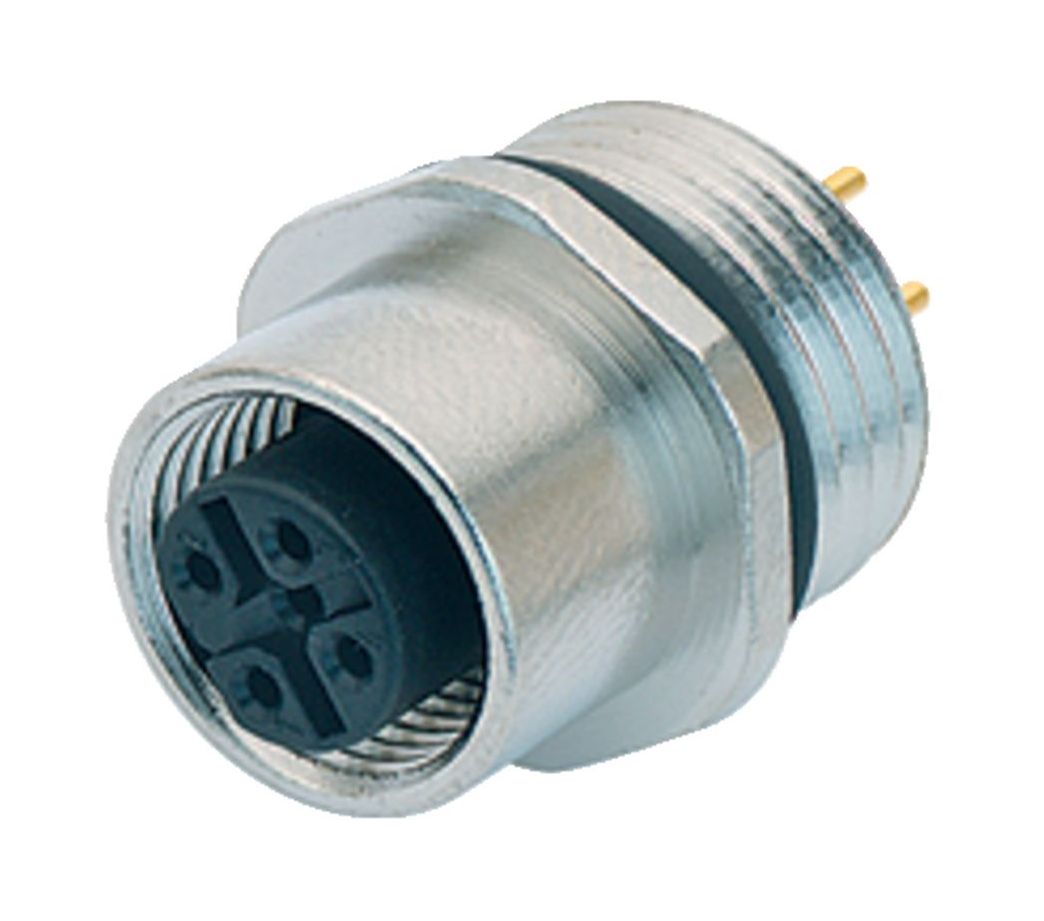

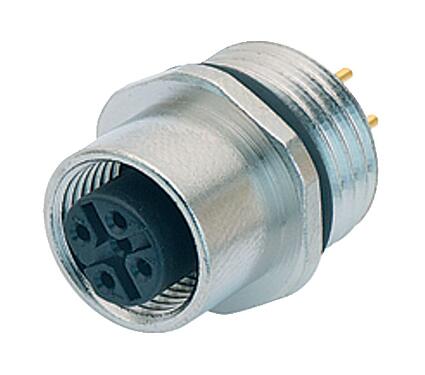

M12 孔頭法蘭座, : 5, 非遮罩, THT, IP68, UL, PG 9
M12-B, 系列 766, 自動化技術-數據傳輸
全身特徵
更多更少| 零件編號 |
86 0134 0000 00005
備選部件號: 09 4446 88 05
|
| 通知 |
請注意：在產品的老型號與新型號轉換過程中， 技術規格上可能有微小的變化，詳細情況請聯繫我們的客戶，聯繫方式見網站右上方“聯繫我們”.
更多 |
| 連接器設計 | 孔頭法蘭座 |
| Type standard | DIN EN 61076-2-101 |
| 版本 | 直頭孔頭電纜連接器 |
| 連接器鎖定系統 | 螺釘 |
| 服務終止 | THT |
| 防護等級 | IP68 |
| 溫度範圍：/至 | -40 °C / 85°C |
| 機械使用壽命 | > 100 插拔次數 |
| 重量 （g） | 9.79 |
| 海關稅號 | 85369010 |
| 原產國 | DE |
電氣參數
更多更少| 額定電壓 | 60V |
| 額定衝擊電壓 | 1500V |
| 額定電流 | 4.0A |
| 絕緣電阻 | > 108 Ω |
| 污染程度 | 3 |
| 過電壓類別 | II |
| 絕緣材料組 | II |
| EMC 合規性 | 非遮罩 |
材料
更多更少| 外殼材料 | 壓鑄鋅， 鎳 |
| 接觸體材料 | PA |
| 觸點材料 | 銅錫（銅牌） |
| 觸點電鍍 | Au （金） |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP編號 | 9c18eec4-4e84-431c-9d79-539756b4152e |
授權/批准
更多更少| 審批 | UL |
分類
更多更少| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
安全須知
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约60 cNm）。
