注文する: 09 0478 65 07

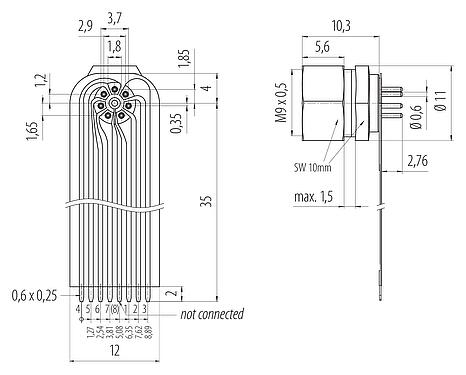

M9 メスパネルマウントコネクタ, 極数: 7, 非シールド, THT, IP40
M9 IP40, シリーズ 711, サブミニチュアコネクタ
3Dビュー(クリックで起動)
一般的な機能
開く閉じる| 注文番号 | 09 0478 65 07 |
| コネクタ設計 | メスパネルマウントコネクタ |
| コネクタ形状 | コネクタメスストレート |
| コネクタロックシステム | ネジ |
| 終端処理 | THT |
| IP保護等級 | IP40 |
| 温度範囲 | -40 °C / 85°C |
| 機械的な操作 | > 嵌合回数500 |
| 重量(g) | 3.31 |
| 関税番号 | 85369010 |
| 原産国 | DE |
電気的パラメータ
開く閉じる| 定格電圧 | 125V |
| 定格インパルス電圧 | 1500V |
| 定格電流(40℃) | 1.0A |
| 絶縁抵抗 | ≥ 1010 Ω |
| 汚染度 | 1 |
| 過電圧カテゴリ | II |
| 材料群 | III |
| ＥＭC対応 | 非シールド |
材料
開く閉じる| 接触体の材質 | PA (UL94 V-0) |
| 接触材料 | CuSn (ブロンズ) |
| 接点めっき | Au (ゴールド) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP番号 | 78f1927c-1c34-419e-8eb1-e7e36e013245 |
分類
開く閉じる| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
セキュリティに関するお知らせ
- 負荷のかかった状態でコネクタプラグの抜き差しをしないで下さい。不遵守や不適切な使用は、事故の原因となり得ます
- プラントエンジニアリング、制御、電気設備工事などの用途に向けて開発されたコネクタです。コネクタが他の用途にも使用できるかどうかは、ユーザーが責任を持って確認してください。
- 触ると危険な電圧の回路で使用されるコネクタは、適用される法規制や基準を考慮して、電気工学の訓練を受けた者のみが取り付け、またはその監督下で使用することができます。
- 誤ってコネクターを外すことがないように、ユーザーは適切な安全対策を講じる必要があります。
- コネクタプラグは主電源としての使用には適していません。汚染度と過電圧カテゴリを参照してください。詳しくは、ダウンロードセンター「技術情報」をご覧ください。
