RD24 Kabelplugg, antal poler: 3+PE, 7,0-17,0 mm, oskärmad, skruvkläm, IP67, UL, ESTI+, VDE, Vario

Illustration 99 4221 300 04 - RD24 Kabelplugg, antal poler: 3+PE, 7,0-17,0 mm, oskärmad, skruvkläm, IP67, UL, ESTI+, VDE, Vario — Illustration

3D-visning 99 4221 300 04 - RD24 Kabelplugg, antal poler: 3+PE, 7,0-17,0 mm, oskärmad, skruvkläm, IP67, UL, ESTI+, VDE, Vario — 3D-visning

Reduceringskurva 99 4221 300 04 - RD24 Kabelplugg, antal poler: 3+PE, 7,0-17,0 mm, oskärmad, skruvkläm, IP67, UL, ESTI+, VDE, Vario — Reduceringskurva

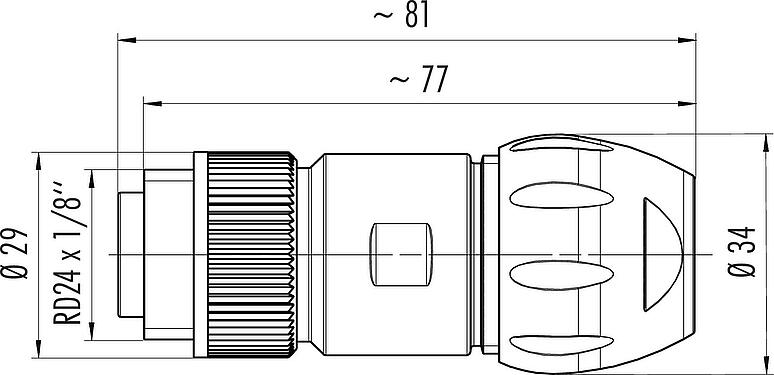

Skalritning 99 4221 300 04 - RD24 Kabelplugg, antal poler: 3+PE, 7,0-17,0 mm, oskärmad, skruvkläm, IP67, UL, ESTI+, VDE, Vario — Skalritning

Monteringsanvisningar 99 4221 300 04 - RD24 Kabelplugg, antal poler: 3+PE, 7,0-17,0 mm, oskärmad, skruvkläm, IP67, UL, ESTI+, VDE, Vario — Monteringsanvisningar

Kontaktarrangemang (anslutningssidan) 99 4221 300 04 - RD24 Kabelplugg, antal poler: 3+PE, 7,0-17,0 mm, oskärmad, skruvkläm, IP67, UL, ESTI+, VDE, Vario — Kontaktarrangemang (anslutningssidan)

Artikelnummer	99 4221 300 04
Kontakttyp	Kabelplugg
Version	Anslutningsdon pin rakt
Kopplingsmetod	skruvning
Kontakttermineringstyp	skruvkläm
Skyddsklass	IP67
Tvärsnitt ledare	max. 2,50 mm² / AWG 14
Kabelingång	7,0-17,0 mm
Temperaturområde från / till	-40 °C / 100 °C
Mekanisk livslängd	> 500 anslutningscykler
Vikt (gr)	48.40
Tullvarukod	85369010
Ursprungsland	DE

Märkspänning	400 V (600 V UL)
Märkt impulsspänning	6000 V
Märkström	16,0 A
Isoleringsmotstånd	≥ 10¹⁰ Ω
Nedsmutsningsgrad	3
Överspänningskategori	III
Isolationsgrupp	III
EMC godkänd	oskärmad

Material kontaktinsats	PBT
material kontaktelement	CuZn(mässing)
Plätering kontaktelement	Ag (silver)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-nummer	ebf8b8ad-8bb5-4001-a908-1f008456f02e

Godkännanden	UL, ESTI+, VDE

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Lågspänningsdirektivet	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Rapportera fel på denna sida

Säkerhetsmeddelanden

Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
För att skydda mot oavsiktlig öppning av kontakten måste tråden mellan huset och kopplingshuvudet säkras med ett lämpligt cyanoakrylatlim vid användning i kretsar med spänningar som är farliga att röra vid. Detta gäller inte anslutningar som används i SELV- och PELV-kretsar enligt IEC 61140 (EN 61140, VDE 0140-1).
Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
Användaren måste vidta lämpliga säkerhetsåtgärder så att kontakten inte kan kopplas bort av misstag.
Kontakten är inte lämplig för nätspänningar. Observera graden av föroreningar och överspänningskategorin. Mer information finns i nedladdningscentret "Teknisk information".
