Beställning nr: 09 0203 00 07

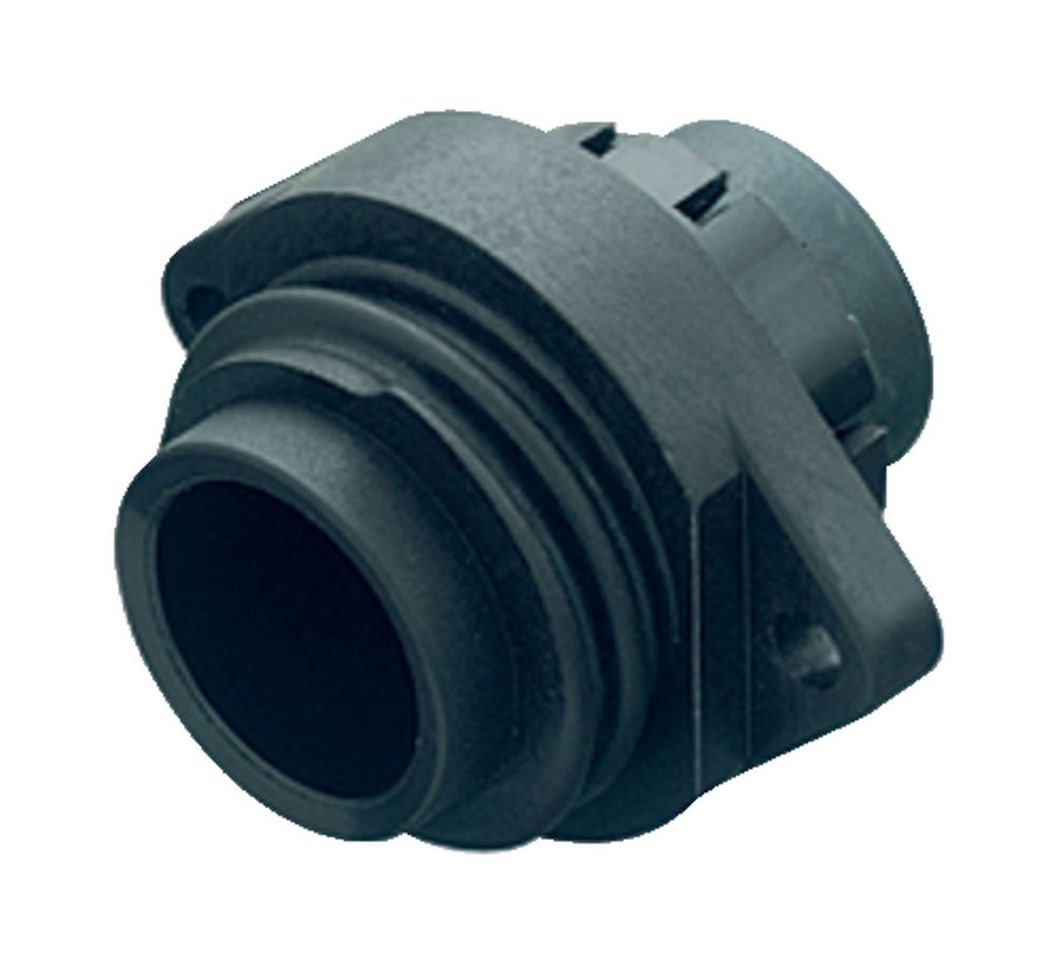

RD24 Flänsplugg, antal poler: 6+PE, oskärmad, crimpning (crimpkontakter måste beställas separat), IP67
RD24, Serie 692, Power-kontakter
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 09 0203 00 07 |
| Kontakttyp | Flänsplugg |
| Version | Anslutningsdon pin rakt |
| Kopplingsmetod | skruvning |
| Kontakttermineringstyp | crimpning (crimpkontakter måste beställas separat) |
| Skyddsklass | IP67 |
| Tvärsnitt ledare | 0,14-1,50 mm² / AWG 26-16 |
| Temperaturområde från / till | -40 °C / 100 °C |
| Mekanisk livslängd | > 500 anslutningscykler |
| Vikt (gr) | 12.32 |
| Tullvarukod | 85369010 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | 250 V |
| Märkt impulsspänning | 4000 V |
| Märkström | 10,0 A |
| Isoleringsmotstånd | ≥ 1010 Ω |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Isolationsgrupp | III |
| EMC godkänd | oskärmad |
Material
Merless| Material kontakthus | PA |
| Material kontaktinsats | PBT |
| material kontaktelement | beroende på crimpkontakt (tillbehör) |
| Plätering kontaktelement | Ag (silver) |
| REACH SVHC |
None (No pollutants) |
| SCIP-nummer | SCIP-number not available |
Klassificeringar
Merless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
- Användaren måste vidta lämpliga säkerhetsåtgärder så att kontakten inte kan kopplas bort av misstag.
- Kontakten är inte lämplig för nätspänningar. Observera graden av föroreningar och överspänningskategorin. Mer information finns i nedladdningscentret "Teknisk information".
