RD24 Kaapelirasia, Napojen määrä: 6+PE, suojaamaton, suihkutettu kaapelille, IP67, PVC, musta, 7 x 0,75 mm², 7 m

Kuva 79 0236 070 07 - RD24 Kaapelirasia, Napojen määrä: 6+PE, suojaamaton, suihkutettu kaapelille, IP67, PVC, musta, 7 x 0,75 mm², 7 m — Kuva

3D-näkymä 79 0236 070 07 - RD24 Kaapelirasia, Napojen määrä: 6+PE, suojaamaton, suihkutettu kaapelille, IP67, PVC, musta, 7 x 0,75 mm², 7 m — 3D-näkymä

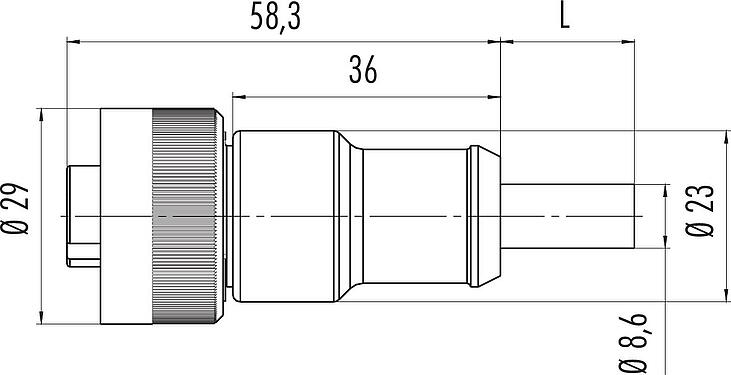

Mittakaavapiirustus 79 0236 070 07 - RD24 Kaapelirasia, Napojen määrä: 6+PE, suojaamaton, suihkutettu kaapelille, IP67, PVC, musta, 7 x 0,75 mm², 7 m — Mittakaavapiirustus

Koskettimien järjestys (plug in -puoli) 79 0236 070 07 - RD24 Kaapelirasia, Napojen määrä: 6+PE, suojaamaton, suihkutettu kaapelille, IP67, PVC, musta, 7 x 0,75 mm², 7 m — Koskettimien järjestys (plug in -puoli)

Ordernummer	79 0236 070 07
Anslutningsdesign	Kaapelirasia
Kaapelin pituus	7 m (Muita pituuksia on saatavana pyynnöstä).
Versio	Liitin naaras suora
Kontaktlåsning	ruuvaus
Anslutningstyp	suihkutettu kaapelille
Typ av skydd	IP67
Tvärsnitt för anslutning	0,75 mm² / AWG 18
Begränsa temperaturen från / till	-25 °C / 80 °C
Mekanisk livslängd	> 500 liitäntäsykliä
Vikt (gr)	974.00
Tulltaxenummer	85444290
Alkuperämaa	DE

Märkspänning	250 V
Märkd impulsspänning	4000 V
Märkström	8,0 A
Isoleringsmotstånd	≥ 10¹⁰ Ω
Grad	3
Överspänningskategori	III
Gruppen isolerande material	III
EMC lämplighet	suojaamaton

Material Kontakt kropp	PA12
Materialkontakt	CuZn (messinki)
Kontaktyta	Ag (hopea)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-numero	15f152c3-8dcf-4dee-a06b-2c121541bc0f

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Kaapelin rakenne
Poikkileikkaus	7 x 0,75 mm²
Pälsmaterial	PVC
Isoleringssträng	PVC
Tråduppbyggnad	24 x 0,20 mm
Kabelfärg	musta
Lämpöominaisuudet
Temperaturområdeskabeln flyttas från / till	-5 °C / 80 °C
Temperaturområdeskabel fast från / till	-20 °C / 80 °C
Muut ominaisuudet
Halogeeniton	ei

Ilmoita virheestä sivustolla

Turvallisuushuomautukset

Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
Liittimen tahattoman avaamisen estämiseksi kotelon ja liitinpään välinen lanka on kiinnitettävä sopivalla syanoakrylaattiliimalla, kun sitä käytetään piireissä, joiden jännite on vaarallinen koskettaa. Tämä ei koske liittimiä, joita käytetään SELV- ja PELV-piireissä standardin IEC 61140 (EN 61140, VDE 0140-1) mukaisesti.
Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
Liitin ei sovellu verkkojännitteisiin. Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
Kaapeliliittimen lukitsemiseksi laiteliittimeen suosittelemme kiristämään kierrerenkaan 2 Nm:n momenttiin. Sopiva momenttiavain on saatavana lisävarusteena (tilausnumero 07 0082 000).
