M16 Kaapelipistoke, Napojen määrä: 12 (12-a), suojaamaton, suihkutettu kaapelille, IP67, PUR, musta, 12 x 0,25 mm², 2 m

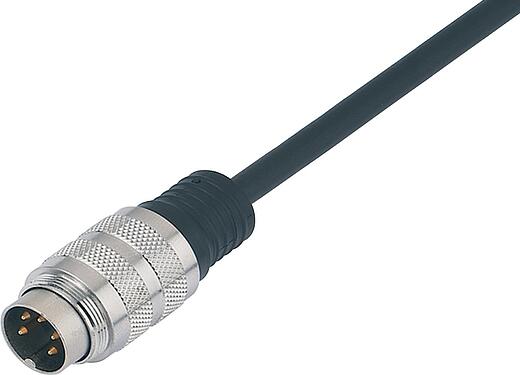

Kuva 79 6029 20 12 - M16 Kaapelipistoke, Napojen määrä: 12 (12-a), suojaamaton, suihkutettu kaapelille, IP67, PUR, musta, 12 x 0,25 mm², 2 m — Kuva

3D-näkymä 79 6029 20 12 - M16 Kaapelipistoke, Napojen määrä: 12 (12-a), suojaamaton, suihkutettu kaapelille, IP67, PUR, musta, 12 x 0,25 mm², 2 m — 3D-näkymä

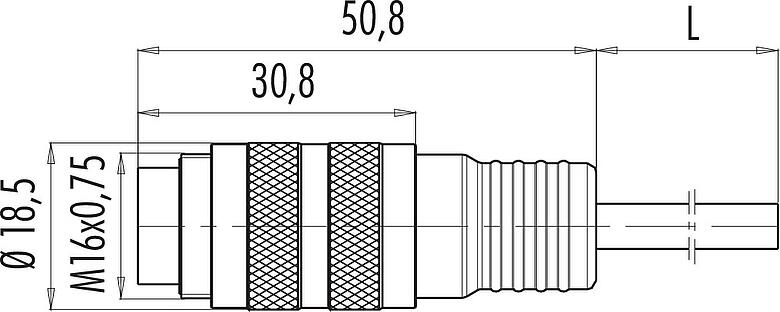

Mittakaavapiirustus 79 6029 20 12 - M16 Kaapelipistoke, Napojen määrä: 12 (12-a), suojaamaton, suihkutettu kaapelille, IP67, PUR, musta, 12 x 0,25 mm², 2 m — Mittakaavapiirustus

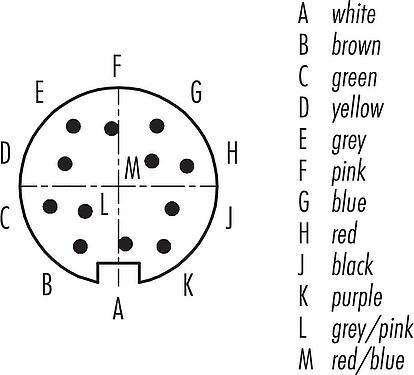

Koskettimien järjestys (plug in -puoli) 79 6029 20 12 - M16 Kaapelipistoke, Napojen määrä: 12 (12-a), suojaamaton, suihkutettu kaapelille, IP67, PUR, musta, 12 x 0,25 mm², 2 m — Koskettimien järjestys (plug in -puoli)

Ordernummer	79 6029 20 12
Anslutningsdesign	Kaapelipistoke
Tyyppistandardi	DIN EN 61076-2-106
Kaapelin pituus	2 m (Vakiona 2 m ja 5 m. Muita pituuksia on saatavana pyynnöstä)
Versio	Liitin uros suora
Kontaktlåsning	ruuvaus
Anslutningstyp	suihkutettu kaapelille
Typ av skydd	IP67
Tvärsnitt för anslutning	0,25 mm² / AWG 24
Begränsa temperaturen från / till	-25 °C / 70 °C
Mekanisk livslängd	> 500 liitäntäsykliä
Vikt (gr)	148.90
Tulltaxenummer	85444290
Alkuperämaa	HU

Märkspänning	60 V
Märkd impulsspänning	500 V
Märkström	3,0 A
Isoleringsmotstånd	≥ 10¹⁰ Ω
Grad	1
Överspänningskategori	I
Gruppen isolerande material	III
EMC lämplighet	suojaamaton

Materialbostäder	PUR
Material Kontakt kropp	PBT (UL94 V-0)
Materialkontakt	CuZn (messinki)
Kontaktyta	Au (kulta)
REACH SVHC	CAS-119-47-1 (2,2'-Methylenbis) CAS 7439-92-1 (Lead)
SCIP-numero	b8ba60d9-b9cc-4ca3-ad8e-cebad519b754

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Pienjännitedirektiivit	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
RoHS-direktiivi	2011/65/EU (EN 50581:2012)

Kaapelin rakenne
Kaapelin halkaisija	6,5 mm
Poikkileikkaus	12 x 0,25 mm²
Pälsmaterial	PUR
Isoleringssträng	PP9Y halogeeni vapaa
Tråduppbyggnad	14 x 0,15 mm
Kabelfärg	musta
Sähköiset ominaisuudet
Ledarmotstånd	79 Ω/Km (20°C)
Mekaaniset ominaisuudet
Böjradiekabel fast	≥ 5 x Ø
Böjd radiekabel flyttas	≥ 10 x Ø
Böjningscykler	> 2 miljoonaa
Resa horisontellt	5 m/s² -> 5 m
Resa vertikalt	5 m/s² -> 2 m
Reshastighet	≤ 200 m/min (5 m vaakaetäisyys)
Lämpöominaisuudet
Temperaturområdeskabeln flyttas från / till	-25 °C / 80 °C
Temperaturområdeskabel fast från / till	-50 °C / 80 °C
Muut ominaisuudet
Halogeeniton	kyllä

Ilmoita virheestä sivustolla

Turvallisuushuomautukset

Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
Liittimen tahattoman avaamisen estämiseksi kotelon ja liitinpään välinen lanka on kiinnitettävä sopivalla syanoakrylaattiliimalla, kun sitä käytetään piireissä, joiden jännite on vaarallinen koskettaa. Tämä ei koske liittimiä, joita käytetään SELV- ja PELV-piireissä standardin IEC 61140 (EN 61140, VDE 0140-1) mukaisesti.
Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
Liitin ei sovellu verkkojännitteisiin. Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 60 cNm).
