Tilauksen numero: 99 0773 002 08

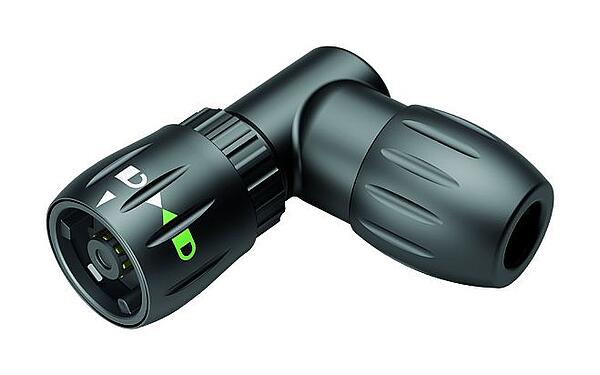

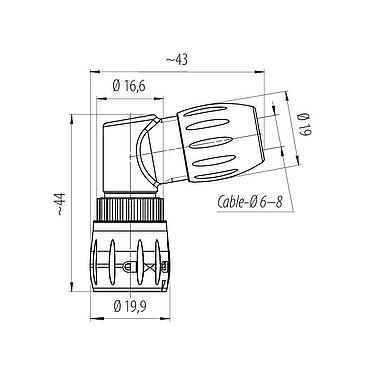

Pistin Kulmapistoke, Napojen määrä: 8, 6,0-8,0 mm, suojaamaton, juotos, IP67
Pistin NCC, Sarja 770, Miniature-liittimet
Yleiset ominaisuudet
mehrwenigerOrdernummer | 99 0773 002 08 |
Anslutningsdesign | Kulmapistoke |
Versio | Liitin uros suora |
Kontaktlåsning | Pistin |
Anslutningstyp | juotos |
Typ av skydd | IP67 |
Tvärsnitt för anslutning | 0,25 mm² / AWG 24 |
Kabelpassage | 6,0-8,0 mm |
Begränsa temperaturen från / till | -25 °C / 85 °C |
Mekanisk livslängd | > 5000 liitäntäsykliä |
Vikt (gr) | 14.46 |
Tulltaxenummer | 85369010 |
Alkuperämaa | DE |
Sähköiset ominaisuudet
mehrwenigerMärkspänning | 175 V |
Märkd impulsspänning | 1750 V |
Märkström | 2,0 A |
Isoleringsmotstånd | ≥ 1010 Ω |
Grad | 2 |
Överspänningskategori | II |
Gruppen isolerande material | II |
EMC lämplighet | suojaamaton |
Materiaalit
mehrwenigerMaterialbostäder | PA |
Material Kontakt kropp | PA (UL94 HB) |
Materialkontakt | CuZn (messinki) |
Kontaktyta | Au (kulta) |
REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead) |
SCIP-numero | 6d02859e-8cbb-47ea-9180-6844d6eba27d |
Luokitukset
mehrwenigereCl@ss 11.1 | 27-44-01-02 |
ETIM 9.0 | EC002635 |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Liittimen tahattoman avaamisen estämiseksi kotelon ja liitinpään välinen lanka on kiinnitettävä sopivalla syanoakrylaattiliimalla, kun sitä käytetään piireissä, joiden jännite on vaarallinen koskettaa. Tämä ei koske liittimiä, joita käytetään SELV- ja PELV-piireissä standardin IEC 61140 (EN 61140, VDE 0140-1) mukaisesti.
- Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
- Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
- Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
- Liitin ei sovellu verkkojännitteisiin. Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
