M12 Kulmapistoke, Napojen määrä: 4, 5,0-8,0 mm, suojattavissa, ruuviliitin, IP67, UL

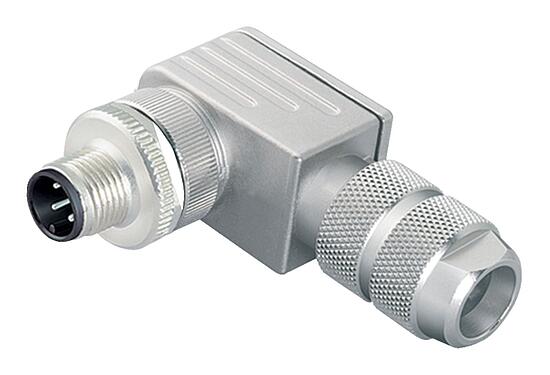

Kuva 99 3727 820 04 - M12 Kulmapistoke, Napojen määrä: 4, 5,0-8,0 mm, suojattavissa, ruuviliitin, IP67, UL — Kuva

3D-näkymä 99 3727 820 04 - M12 Kulmapistoke, Napojen määrä: 4, 5,0-8,0 mm, suojattavissa, ruuviliitin, IP67, UL — 3D-näkymä

Komponentin osapiirustus 99 3727 820 04 - M12 Kulmapistoke, Napojen määrä: 4, 5,0-8,0 mm, suojattavissa, ruuviliitin, IP67, UL — Komponentin osapiirustus

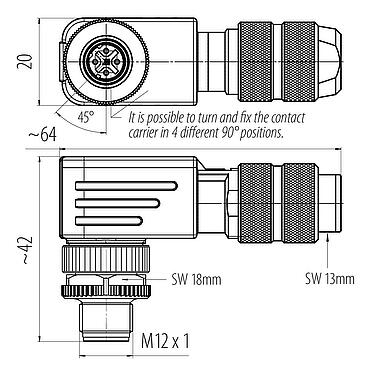

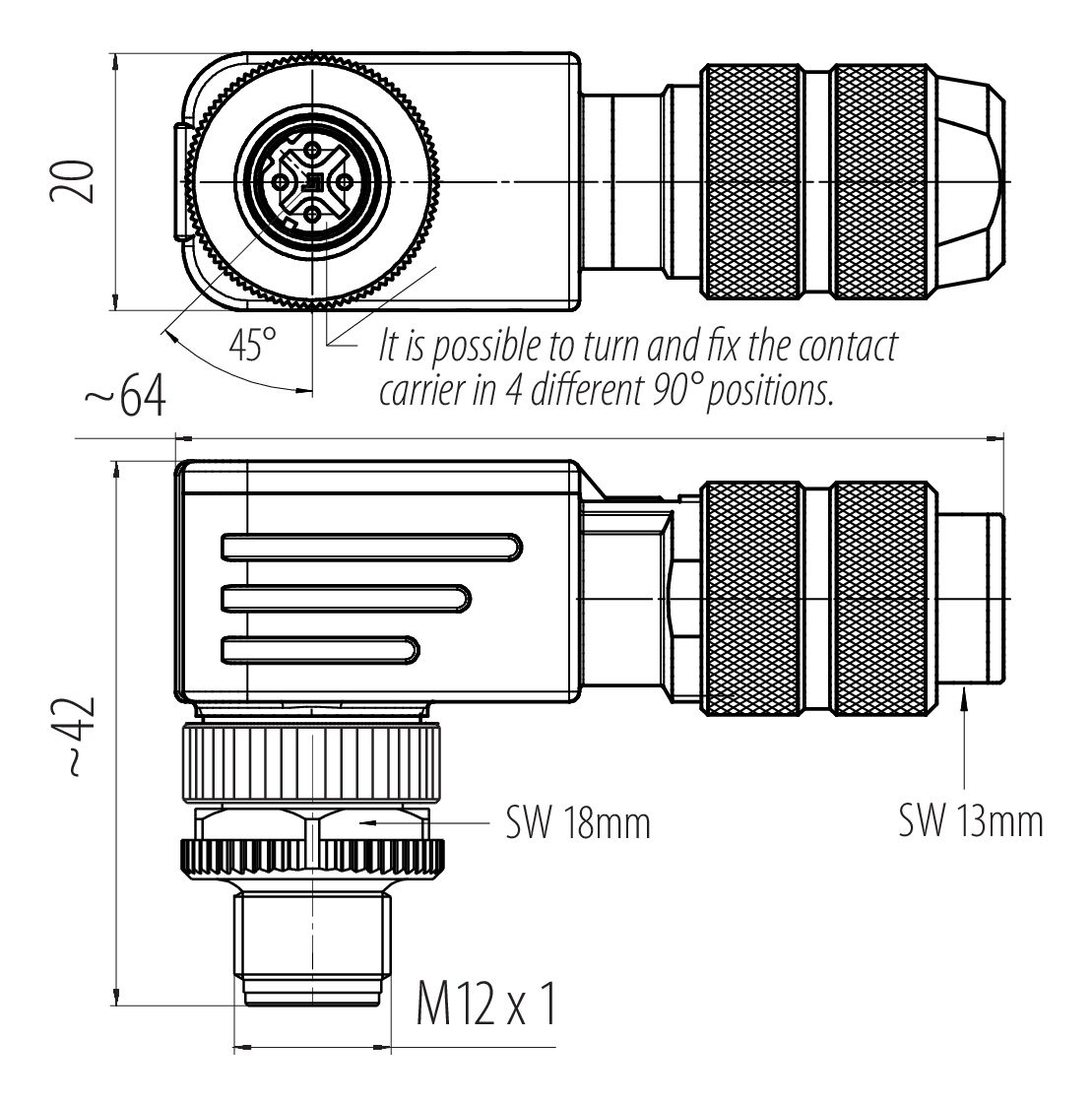

Mittakaavapiirustus 99 3727 820 04 - M12 Kulmapistoke, Napojen määrä: 4, 5,0-8,0 mm, suojattavissa, ruuviliitin, IP67, UL — Mittakaavapiirustus

Kokoonpano-ohjeet 99 3727 820 04 - M12 Kulmapistoke, Napojen määrä: 4, 5,0-8,0 mm, suojattavissa, ruuviliitin, IP67, UL — Kokoonpano-ohjeet

Koskettimien järjestys (plug in -puoli) 99 3727 820 04 - M12 Kulmapistoke, Napojen määrä: 4, 5,0-8,0 mm, suojattavissa, ruuviliitin, IP67, UL — Koskettimien järjestys (plug in -puoli)

Ordernummer	99 3727 820 04
Anslutningsdesign	Kulmapistoke
Tyyppistandardi	DIN EN 61076-2-101
Versio	Liitin uros kulmassa
Kontaktlåsning	ruuvaus
Anslutningstyp	ruuviliitin
Typ av skydd	IP67
Tvärsnitt för anslutning	max. 0,75 mm² / AWG 18
Kabelpassage	5,0-8,0 mm
Pyörimismahdollisuus	90° (4 koodausvaihtoehtoa)
Begränsa temperaturen från / till	-40 °C / 85 °C
Mekanisk livslängd	> 100 liitäntäsykliä
Vikt (gr)	66.48
Tulltaxenummer	85369010
Alkuperämaa	HU

Märkspänning	250 V
Märkd impulsspänning	2500 V
Märkström	4,0 A
Isoleringsmotstånd	≥ 10¹⁰ Ω
Grad	3
Siirtonopeus	CAT 5
Överspänningskategori	II
Gruppen isolerande material	III
EMC lämplighet	suojattavissa
Suojaliitäntä	Irisjousi

Materialbostäder	sinkkipainevalu nikkelöity
Material Kontakt kropp	PA
Materialkontakt	CuZn (messinki)
Kontaktyta	Au (kulta)
Lukitusmateriaali	Sinkkipainevalu nikkelöity
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-numero	4e66ea05-f291-47a6-9e41-6ba8040b78e8

Hyväksynnät	UL

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Pienjännitedirektiivit	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Ilmoita virheestä sivustolla

Turvallisuushuomautukset

Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
Liittimen tahattoman avaamisen estämiseksi kotelon ja liitinpään välinen lanka on kiinnitettävä sopivalla syanoakrylaattiliimalla, kun sitä käytetään piireissä, joiden jännite on vaarallinen koskettaa. Tämä ei koske liittimiä, joita käytetään SELV- ja PELV-piireissä standardin IEC 61140 (EN 61140, VDE 0140-1) mukaisesti.
Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
Liitin ei sovellu verkkojännitteisiin. Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 60 cNm).
