Нет заказа: 99 1439 820 05

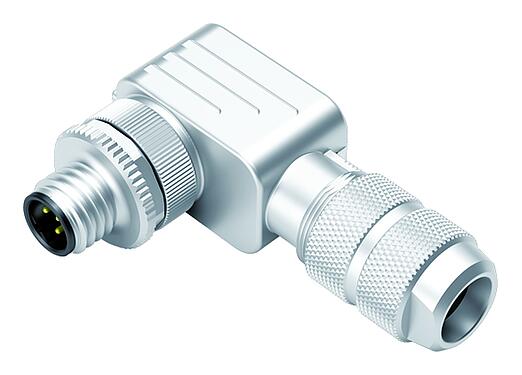

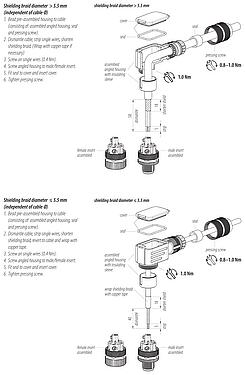

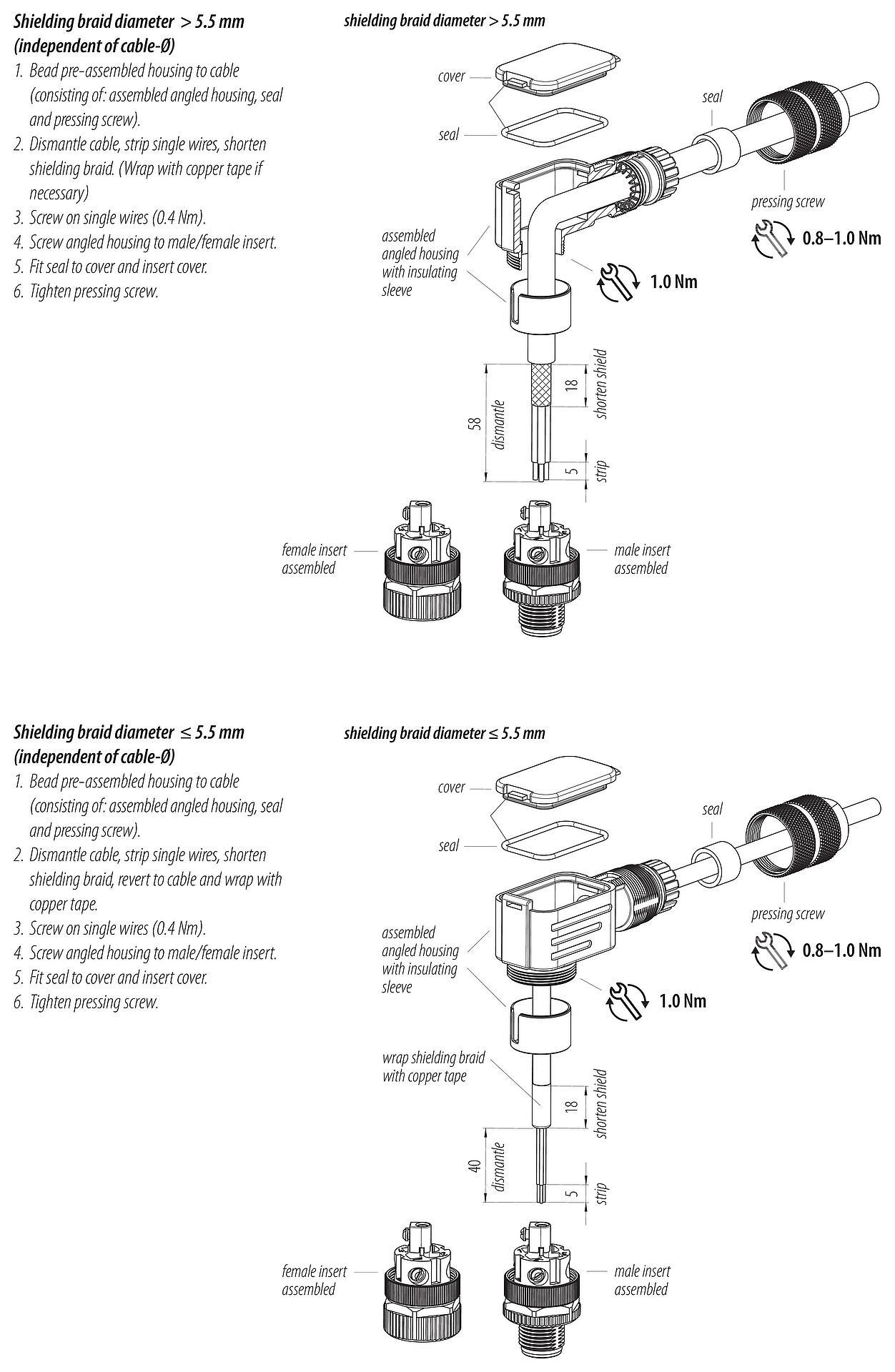

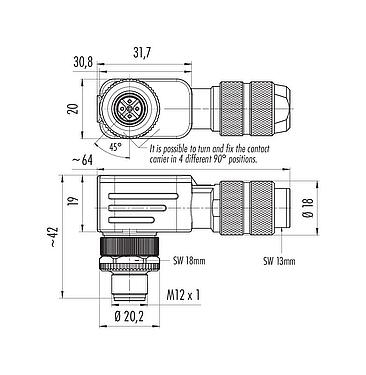

M12 Угловой штекер, Количество полюсов: 5, 5,0-8,0 мм, экранируемый, винтовая клемма, IP67, UL
M12-B, серия 715, Средства автоматизации - передача данных
Общие характеристики
большеменьше| Номер для заказа | 99 1439 820 05 |
| Конструкция соединителя | Угловой штекер |
| Стандарт типа | DIN EN 61076-2-101 |
| Версия | Pазъем вилка угловой |
| Система фиксации разъема | винты |
| Концевая заделка | винтовая клемма |
| Степень защиты | IP67 |
| Площадь сечения | макс. 0,75 мм² / AWG 18 |
| Кабельный вывод | 5,0-8,0 мм |
| Свиваемость | 90° (4 варианта кодировки) |
| Температурный диапазон от/до | -40 °C / 85 °C |
| Механическая операция | > 50 циклов соединения |
| Вес (г) | 67.66 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 60 V |
| Номинальное импульсное напряжение | 1500 V |
| Номинальный ток | 4,0 A |
| Сопротивление изоляции | ≥ 1010 Ω |
| Степень загрязнения | 3 |
| Категория перенапряжения | II |
| Группа материала | III |
| Соответствие EMV | экранируемый |
| Подключение экрана | Диафрагменная пружина |
Материал
большеменьше| Материал корпуса | Цинк никелированный, литой под давлением |
| Материал тела контакта | ПА |
| Материал контакта | CuZn (латунь) |
| Покрытие контактов | Au (золото) |
| Фиксирующий материал | Цинк никелированный, литой под давлением |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Номер SCIP | b0712314-6aed-4928-a0b2-719599c51c30 |
Авторизация/утверждение
большеменьше| Approvals | UL |
Классификация
большеменьше| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Заявления о соответствии
большеменьше| Директива ЕС по низковольтному оборудованию | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Для защиты от непреднамеренного открытия разъема резьбовое соединение между корпусом и головкой следует зафиксировать подходящим цианоакрилатным клеем, если разъем используется в цепях с опасным напряжением. Это не касается разъемов, применяемых в цепях SELV и PELV согласно IEC 61140 (EN 61140, VDE 0140-1).
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
- Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
- Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 60 сНм)затянуть резьбовое кольцо .
