Нет заказа: 86 6620 1120 00404

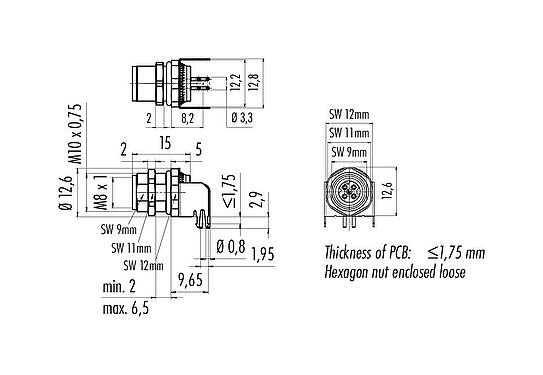

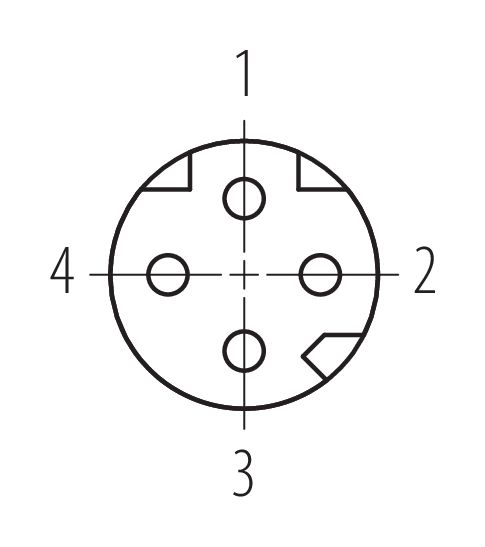

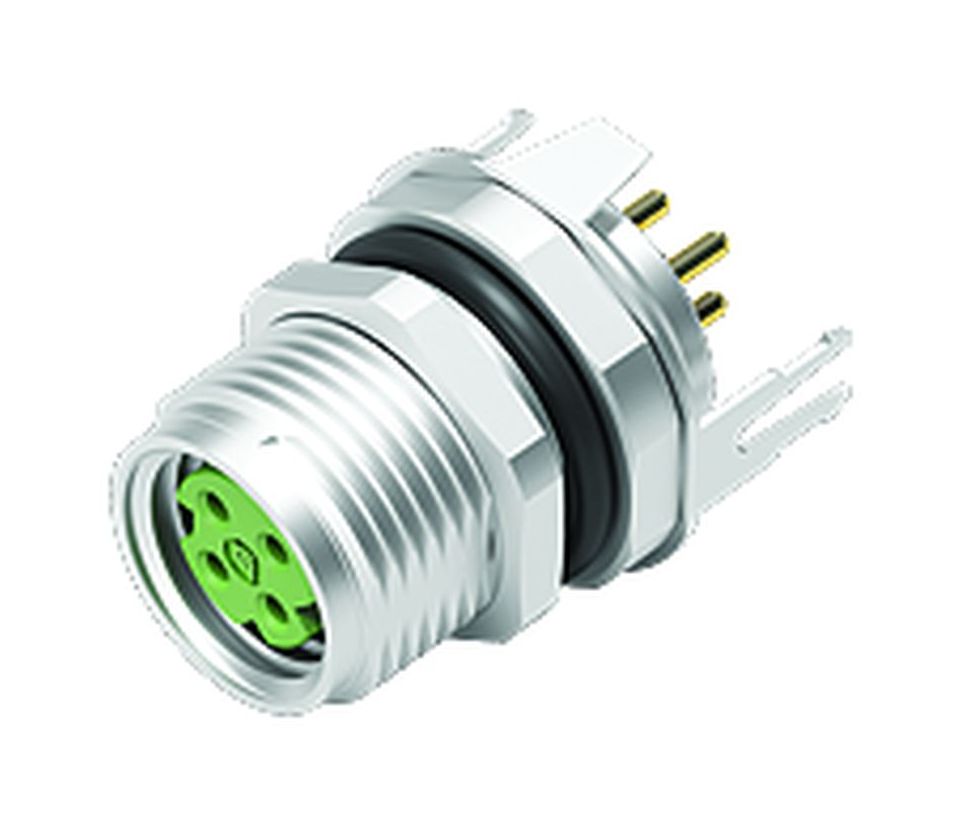

M8 Фланцевая розетка, Количество полюсов: 4, экранируемый, THT, IP67
M8-D, серия 818, Средства автоматизации - датчики и сервоприводы
Общие характеристики
большеменьше| Номер для заказа | 86 6620 1120 00404 |
| Конструкция соединителя | Фланцевая розетка |
| Стандарт типа | DIN EN 61076-2-114 |
| Версия | Pазъем розетка прямой |
| Система фиксации разъема | винты |

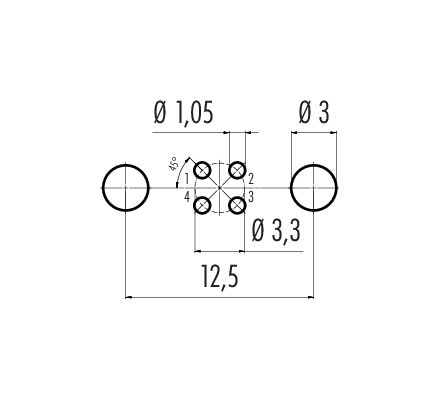

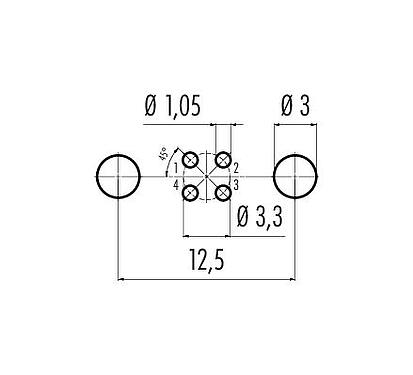

| Концевая заделка | THT |
| Степень защиты | IP67 |
| Температурный диапазон от/до | -40 °C / 85 °C |
| Механическая операция | > 100 циклов соединения |
| Вес (г) | 5.14 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 63 V DC |
| Номинальное импульсное напряжение | 1500 V |
| Номинальный ток | 4,0 A |
| Сопротивление изоляции | > 108 Ω |
| Степень загрязнения | 3 |
| Группа материала | III |
| Соответствие EMV | экранируемый |
| Подключение экрана | Экранирующая пластина |
Материал
большеменьше| Материал корпуса | Цинк никелированный, литой под давлением |
| Материал тела контакта | ПА желтый/зеленый |
| Материал контакта | CuZn (латунь) / CuSn (бронза) |
| Покрытие контактов | Au (золото) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Номер SCIP | 5c2c0a60-fe59-46aa-9335-6941b649fc74 |
Классификация
большеменьше| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
- Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
- Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 40 сНм)затянуть резьбовое кольцо .
