Нет заказа: 09 0428 65 08

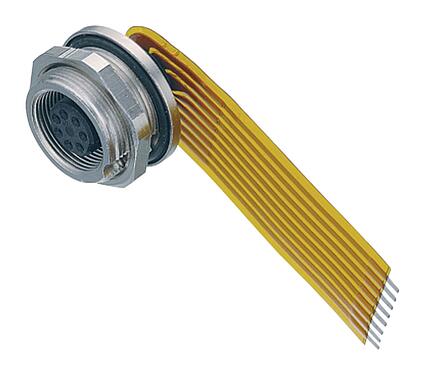

M9 Фланцевая розетка, Количество полюсов: 8, не экранированный, THT, IP67
M9 IP67, серия 712, Сверхминиатюрные разъемы
Общие характеристики
большеменьшеНомер для заказа | 09 0428 65 08 |
Конструкция соединителя | Фланцевая розетка |
Версия | Pазъем розетка прямой |
Система фиксации разъема | винты |
Концевая заделка | THT |
Степень защиты | IP67 |
Площадь сечения | 0,14 мм² / AWG 26 |
Температурный диапазон от/до | -40 °C / 85 °C |
Механическая операция | > 500 циклов соединения |
Вес (г) | 5.65 |
Номер таможенного тарифа | 85369010 |
Страна происхождения | DE |
Электрические параметры
большеменьшеНоминальное напряжение | 125 V |
Номинальное импульсное напряжение | 1500 V |
Номинальный ток | 1,0 A |
Сопротивление изоляции | ≥ 1010 Ω |
Степень загрязнения | 1 |
Категория перенапряжения | II |
Группа материала | III |
Соответствие EMV | не экранированный |
Материал
большеменьшеМатериал тела контакта | ПА (UL94 V-0) |
Материал контакта | CuSn (бронза) |
Покрытие контактов | Au (золото) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Номер SCIP | 70053e9f-81ec-4510-8974-f55c5aea66c6 |
Классификация
большеменьшеeCl@ss 11.1 | 27-44-01-09 |
ETIM 9.0 | EC003569 |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
