Нет заказа: 99 4225 160 07

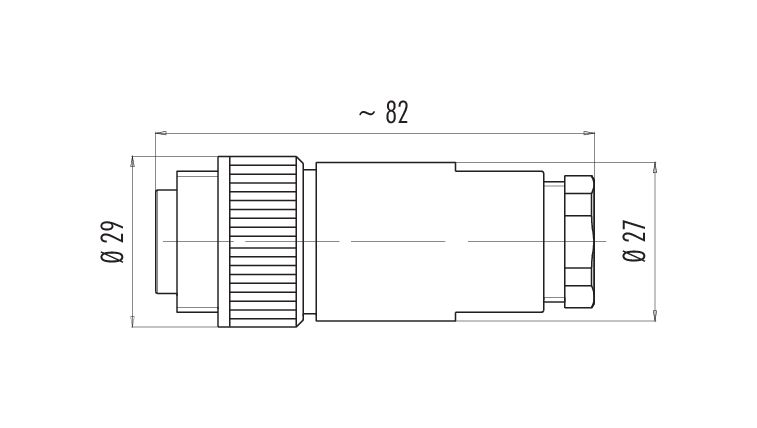

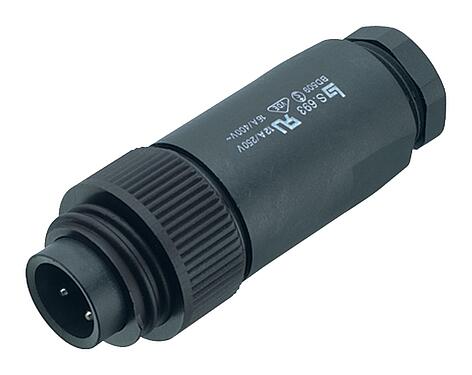

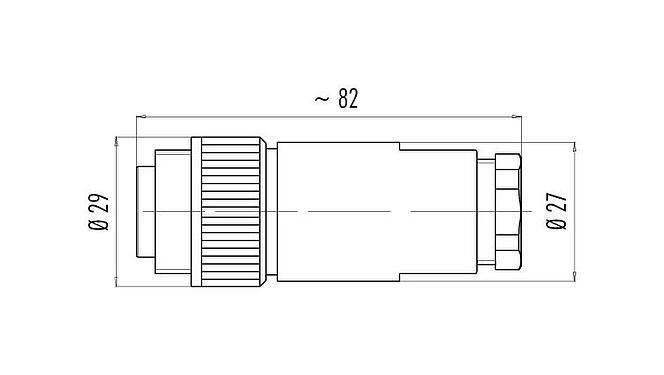

RD24 Кабельный штекер, Количество полюсов: 6+PE, 12,0-14,0 мм, не экранированный, пайка, IP67, UL, ESTI+, VDE, PG 16
RD24, серия 693, Разъем питания
Общие характеристики
большеменьше| Номер для заказа | 99 4225 160 07 |
| Конструкция соединителя | Кабельный штекер |
| Версия | Pразъем вилка прямой |
| Система фиксации разъема | винты |
| Концевая заделка | пайка |
| Степень защиты | IP67 |
| Площадь сечения | макс. 0,75 мм² / AWG 18 |
| Кабельный вывод | 12,0-14,0 мм |
| Температурный диапазон от/до | -40 °C / 100 °C |
| Механическая операция | > 500 циклов соединения |
| Вес (г) | 34.08 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 250 V |
| Номинальное импульсное напряжение | 4000 V |
| Номинальный ток | 10 A (8 A UL) |
| Сопротивление изоляции | ≥ 1010 Ω |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа материала | III |
| Соответствие EMV | не экранированный |
Материал
большеменьше| Материал тела контакта | ПБТ (UL94 V-0) |
| Материал контакта | CuZn (латунь) |
| Покрытие контактов | Ag (серебро) |
| REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead) |
| Номер SCIP | 75862a86-2535-43fe-b558-50e7e455d18d |
Авторизация/утверждение
большеменьше| Approvals | UL, ESTI+, VDE |
Классификация
большеменьше| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Заявления о соответствии
большеменьше| Директива ЕС по низковольтному оборудованию | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Для защиты от непреднамеренного открытия разъема резьбовое соединение между корпусом и головкой следует зафиксировать подходящим цианоакрилатным клеем, если разъем используется в цепях с опасным напряжением. Это не касается разъемов, применяемых в цепях SELV и PELV согласно IEC 61140 (EN 61140, VDE 0140-1).
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
