RD24 Кабельный штекер, Количество полюсов: 6+PE, 10,0-12,0 мм, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, PG 13,5

Иллюстрация 99 4217 14 07 - RD24 Кабельный штекер, Количество полюсов: 6+PE, 10,0-12,0 мм, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, PG 13,5 — Иллюстрация

3D вид 99 4217 14 07 - RD24 Кабельный штекер, Количество полюсов: 6+PE, 10,0-12,0 мм, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, PG 13,5 — 3D вид

Описание товара 99 4217 14 07 - RD24 Кабельный штекер, Количество полюсов: 6+PE, 10,0-12,0 мм, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, PG 13,5 — Описание товара

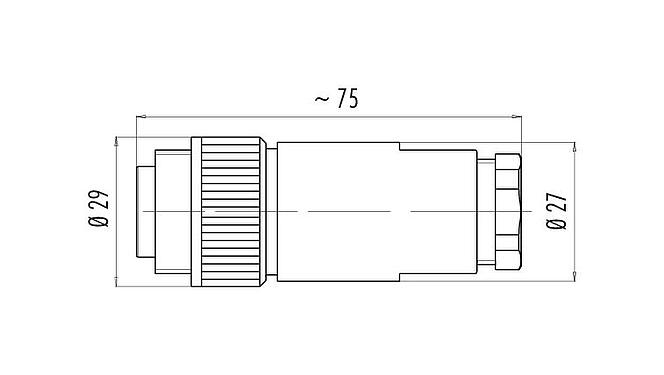

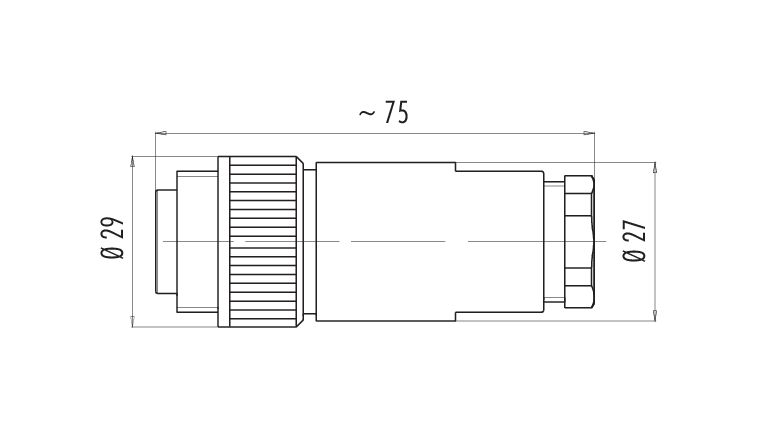

Масштабный чертеж 99 4217 14 07 - RD24 Кабельный штекер, Количество полюсов: 6+PE, 10,0-12,0 мм, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, PG 13,5 — Масштабный чертеж

Расположение контактов (со стороны подключения) 99 4217 14 07 - RD24 Кабельный штекер, Количество полюсов: 6+PE, 10,0-12,0 мм, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, PG 13,5 — Расположение контактов (со стороны подключения)

большеменьше

Номер для заказа	99 4217 14 07
Конструкция соединителя	Кабельный штекер
Версия	Pразъем вилка прямой
Система фиксации разъема	винты
Концевая заделка	винтовая клемма
Степень защиты	IP67
Площадь сечения	макс. 1,50 мм² / AWG 16
Кабельный вывод	10,0-12,0 мм
Температурный диапазон от/до	-40 °C / 100 °C
Механическая операция	> 500 циклов соединения
Вес (г)	45.41
Номер таможенного тарифа	85369010
Страна происхождения	DE

большеменьше

Номинальное напряжение	250 V
Номинальное импульсное напряжение	4000 V
Номинальный ток	10 A (8 A UL)
Сопротивление изоляции	≥ 10¹⁰ Ω
Степень загрязнения	3
Категория перенапряжения	III
Группа материала	III
Соответствие EMV	не экранированный

большеменьше

Материал тела контакта	ПБТ (UL94 V-0)
Материал контакта	CuZn (латунь)
Покрытие контактов	Ag (серебро)
REACH SVHC	CAS 7439-92-1 (Lead)
Номер SCIP	5b45b13a-456d-4207-b83a-e03b19ef4374

большеменьше

Approvals	UL, ESTI+, VDE

большеменьше

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

большеменьше

Директива ЕС по низковольтному оборудованию	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Сообщить об ошибке на этой странице

Уведомления о безопасности

Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
Для защиты от непреднамеренного открытия разъема резьбовое соединение между корпусом и головкой следует зафиксировать подходящим цианоакрилатным клеем, если разъем используется в цепях с опасным напряжением. Это не касается разъемов, применяемых в цепях SELV и PELV согласно IEC 61140 (EN 61140, VDE 0140-1).
Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
