  4. RD24 Фланцевая заглушка, Количество полюсов: 3+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE
Нет заказа: 09 4223 00 04

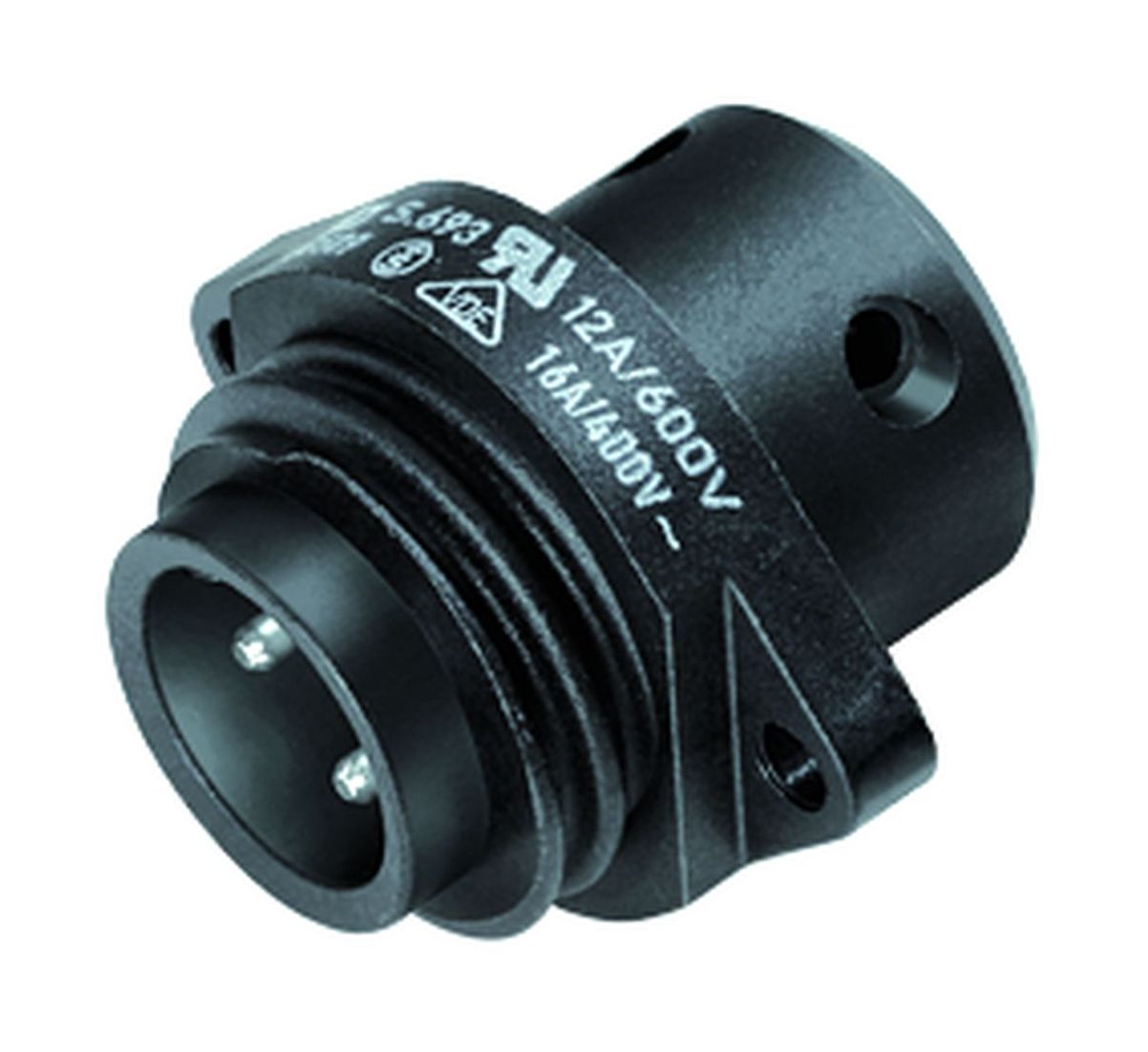

RD24 Фланцевая заглушка, Количество полюсов: 3+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE

RD24, серия 693, Разъем питания
Сравнить продукт
Загрузки
Общие характеристики
большеменьше
Номер для заказа 09 4223 00 04
Конструкция соединителя Фланцевая заглушка
Версия Pразъем вилка прямой
Система фиксации разъема винты
Концевая заделка винтовая клемма
Степень защиты IP67
Площадь сечения макс. 2,50 мм² / AWG 14
Температурный диапазон от/до -40 °C / 100 °C
Механическая операция > 500 циклов соединения
Вес (г) 22.39
Номер таможенного тарифа 85369010
Страна происхождения DE
Номинальное напряжение 400 V (600 V UL)
Номинальное напряжение UL 11768
Номинальное импульсное напряжение 6000 V
Номинальный ток 16 A (12 A UL)
Сопротивление изоляции ≥ 1010 Ω
Степень загрязнения 3
Категория перенапряжения III
Группа материала III
Соответствие EMV не экранированный
Материал тела контакта ПБТ
Материал контакта CuZn (латунь)
Покрытие контактов Ag (серебро)
REACH SVHC CAS 7439-92-1 (Lead)
Номер SCIP c7a8c0c8-6e33-4db7-8703-a4bfcb70ca66
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Уведомления о безопасности
  1. Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
  2. Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
  3. Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
  4. Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
  5. Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
