Нет заказа: 09 4219 150 07

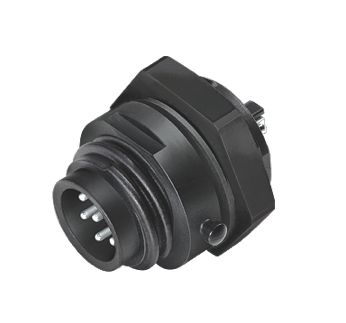

RD24 Фланцевая заглушка, Количество полюсов: 6+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, Центральная застежка
RD24, серия 693, Разъем питания
Общие характеристики
большеменьше| Номер для заказа | 09 4219 150 07 |
| Конструкция соединителя | Фланцевая заглушка |
| Версия | Pразъем вилка прямой |
| Система фиксации разъема | центральный болт |
| Концевая заделка | винтовая клемма |
| Степень защиты | IP67 |
| Площадь сечения | макс. 1,50 мм² / AWG 16 |
| Температурный диапазон от/до | -40 °C / 100 °C |
| Механическая операция | > 500 циклов соединения |
| Вес (г) | 23.68 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 250 V |
| Номинальное импульсное напряжение | 4000 V |
| Номинальный ток | 10 A (8 A UL) |
| Сопротивление изоляции | ≥ 1010 Ω |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа материала | III |
| Соответствие EMV | не экранированный |
Материал
большеменьше| Материал тела контакта | ПА |
| Материал контакта | CuSn (бронза) |
| Покрытие контактов | Ag (серебро) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Номер SCIP | 7d79467b-d509-499f-8173-36697561b5d8 |
Авторизация/утверждение
большеменьше| Approvals | UL, ESTI+, VDE |
Классификация
большеменьше| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
