Нет заказа: 99 6156 000 06

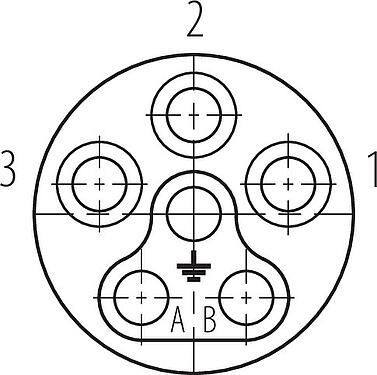

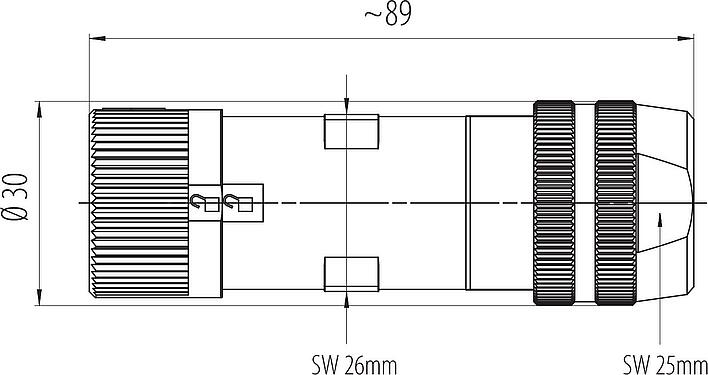

Байонетный Кабельная розетка, Количество полюсов: 6 (3+PE+2), 7,0-14,0 мм, экранируемый, винтовая клемма, IP67 подключен и заблокирован, UL
PBC15, серия 615, Разъем питания
Общие характеристики
большеменьше| Номер для заказа | 99 6156 000 06 |
| Конструкция соединителя | Кабельная розетка |
| Стандарт типа | DIN EN IEC 61076-2-116 |
| Версия | Конфигурируемые поля |
| Система фиксации разъема | Байонетный |
| Концевая заделка | винтовая клемма |
| Степень защиты | IP67 подключен и заблокирован |
| Площадь сечения | макс. 2,50 мм² / макс. AWG 14 |
| Кабельный вывод | 7,0-14,0 мм |
| Температурный диапазон от/до | -40 °C / 85 °C |
| Механическая операция | > 100 циклов соединения |
| Вес (г) | 138.71 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | Питание: 630 V, Сигнал: 63 V |
| Номинальное импульсное напряжение | Питание: 6000 V, Сигнал: 1500 V |
| Номинальный ток | Cиловой: 16 A, Cигнальный: 10 A |
| Сопротивление изоляции | > 108 Ω |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа материала | II |
| Соответствие EMV | экранируемый |
Материал
большеменьше| Материал корпуса | Цинк никелированный, литой под давлением |
| Материал тела контакта | ПА |
| Материал контакта | CuZn (латунь бессвинцовые) |
| Покрытие контактов | Ag (серебро) |
| Фиксирующий материал | Цинк никелированный, литой под давлением |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Номер SCIP | 35fcb9a1-6c00-47d7-9a07-4aba6661a555 |
Авторизация/утверждение
большеменьше| Approvals | UL |
Заявления о соответствии
большеменьше| Директива ЕС по низковольтному оборудованию | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Для защиты от непреднамеренного открытия разъема резьбовое соединение между корпусом и головкой следует зафиксировать подходящим цианоакрилатным клеем, если разъем используется в цепях с опасным напряжением. Это не касается разъемов, применяемых в цепях SELV и PELV согласно IEC 61140 (EN 61140, VDE 0140-1).
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
- Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
- Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 60 сНм)затянуть резьбовое кольцо .
