Нет заказа: 09 0774 090 08

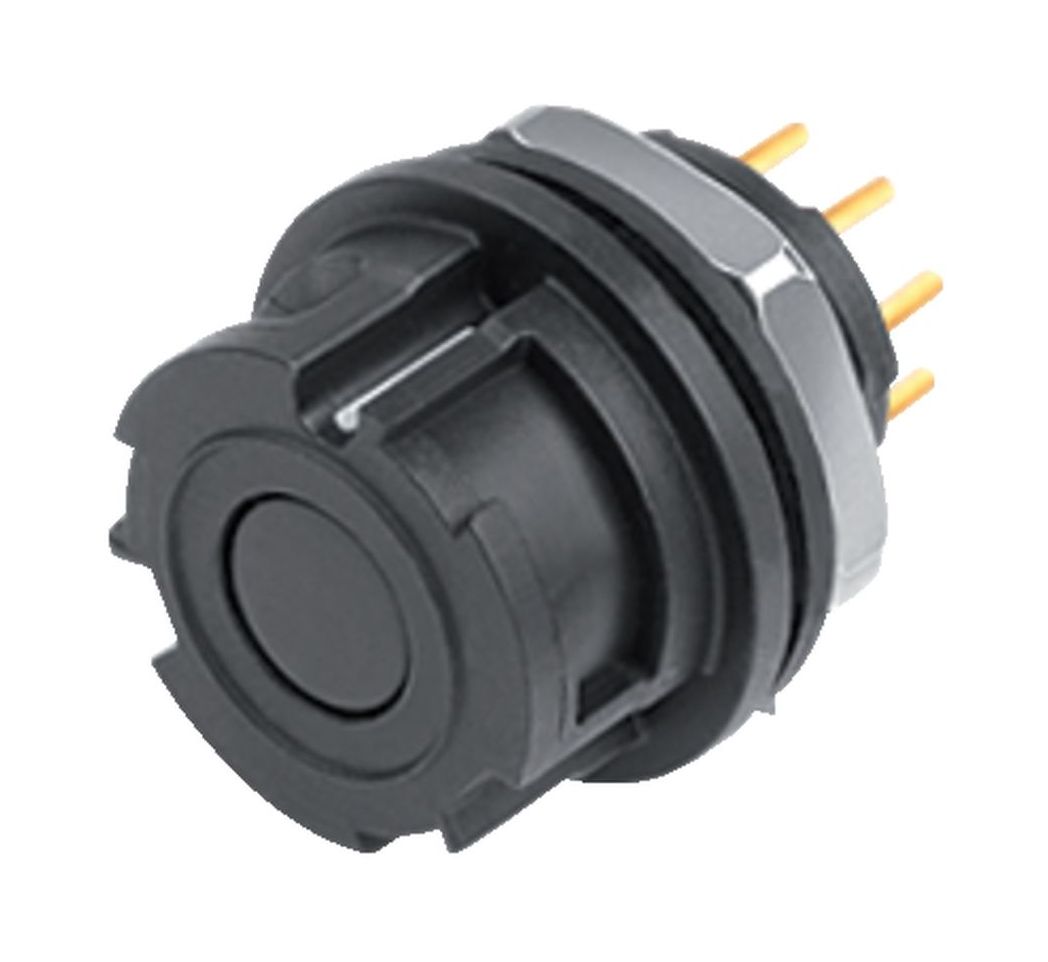

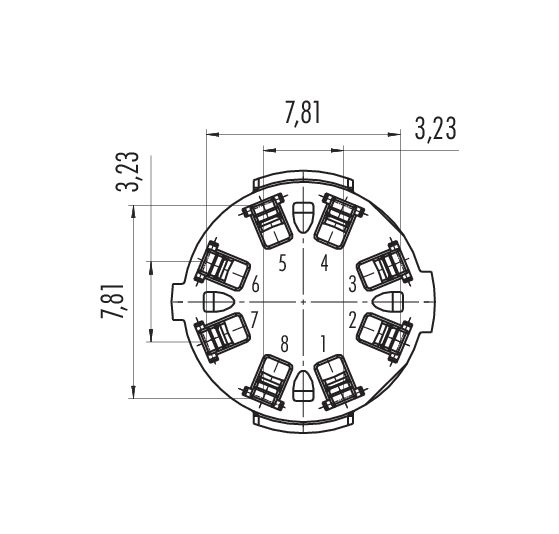

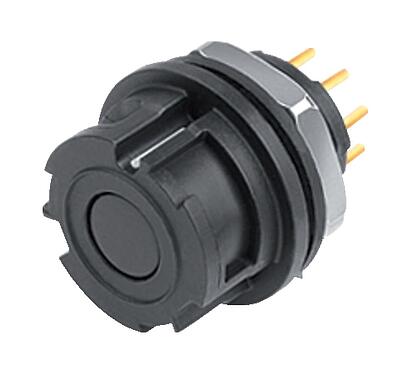

Байонетный Фланцевая розетка, Количество полюсов: 8, не экранированный, THT, IP67
Байонетный NCC, серия 770, Миниатюрные разъемы
Общие характеристики
большеменьше| Номер для заказа | 09 0774 090 08 |
| Конструкция соединителя | Фланцевая розетка |
| Версия | Pазъем розетка прямой |
| Система фиксации разъема | Байонетный |

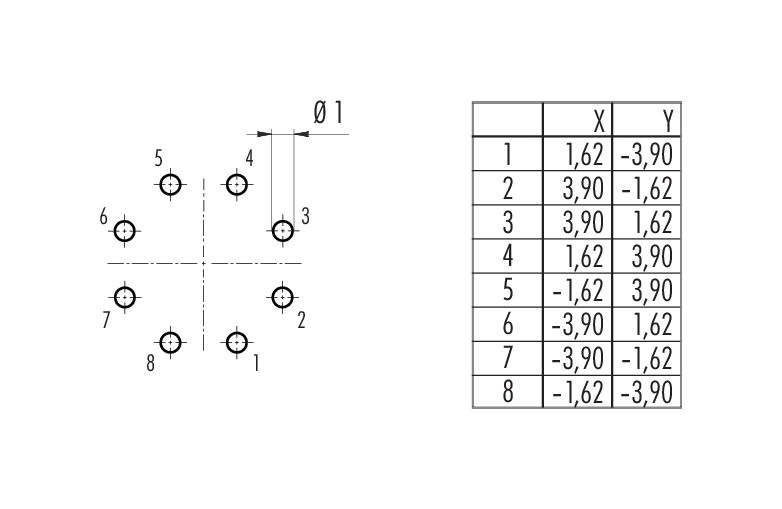

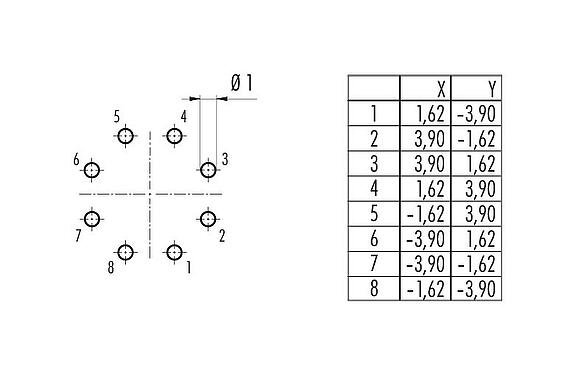

| Концевая заделка | THT |
| Степень защиты | IP67 |
| Площадь сечения | 0,25 мм² / AWG 24 |
| Температурный диапазон от/до | -25 °C / 85 °C |
| Механическая операция | > 5000 циклов соединения |
| Вес (г) | 4.50 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 175 V |
| Номинальное импульсное напряжение | 1750 V |
| Номинальный ток | 2,0 A |
| Сопротивление изоляции | ≥ 1010 Ω |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Группа материала | II |
| Соответствие EMV | не экранированный |
Материал
большеменьше| Материал корпуса | ПА |
| Материал тела контакта | ПА (UL94 V-0) |
| Материал контакта | CuSn (бронза) |
| Покрытие контактов | Au (золото) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Номер SCIP | 07c7ab4a-1263-44f1-8d38-c1f868516619 |
Классификация
большеменьше| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
- Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
