Numer części: 79 0236 070 07

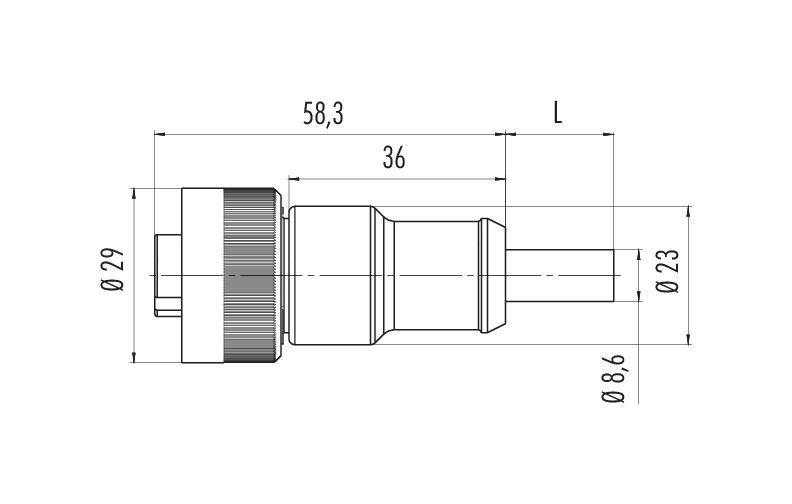

RD24 Zeńskie złącze kablowe proste, Kontaktów: 6+PE, nieekranowany, formowane wtryskowo na kablu, IP67, PVC, czarny, 7 x 0,75 mm², 7 m
RD24, seria 692, Złącza zasilania (power)
Cechy ogólne
więcejmniejNumer części | 79 0236 070 07 |
Konstrukcja złączy | Zeńskie złącze kablowe proste |
Długość kabla | 7 m (Inne długości są dostępne na zamówienie). |
Wersja | Złącze żeńskie proste |
System blokady złączy | śruba |
Obtrysk na kablu | formowane wtryskowo na kablu |
Stopień ochrony | IP67 |
Przekrój przewodu | 0,75 mm² / AWG 18 |
Zakres temperatur od/do | -25 °C / 80 °C |
Ilość cykli łączenia | > 500 cykli łączenia |
Waga (gr) | 974.00 |
Numer taryfy celnej | 85444290 |
Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniejNapięcie znamionowe | 250 V |
Znamionowe napięcie udarowe | 4000 V |
Prąd znamionowy | 8,0 A |
Rezystancja izolacji kabla | ≥ 1010 Ω |
Stopień zanieczyszczenia | 3 |
Kategoria przepięciowa | III |
Grupa materiałowa | III |
Zgodność z EMV | nieekranowany |
Materiał
więcejmniejMateriał korpusu styków | PA12 |
Materiał styku | CuZn (mosiądz) |
Pokrycie styku | Ag (srebro) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Numer SCIP | 15f152c3-8dcf-4dee-a06b-2c121541bc0f |
Klasyfikacje
więcejmniejeCl@ss 11.1 | 27-06-03-11 |
ETIM 9.0 | EC002638 |
Dane dotyczące kabla
więcejmniejKonstrukcja kabla | |
Przekrój żyły | 7 x 0,75 mm² |
Materiał powłoki | PVC |
Izolacja przewodów | PVC |
Budowa pojedynczej żyły | 24 x 0,20 mm |
Kolor kabla | czarny |
Właściwości termiczne | |
Zakres temperatur dla kabla w ruchu od/do | -5 °C / 80 °C |
Zakres temperatur dla kabla w spoczynku od/do | -20 °C / 80 °C |
Inne cechy | |
Bezhalogenowy | nie |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Aby zabezpieczyć złącze przed niezamierzonym otwarciem, gwint pomiędzy obudową a głowicą złącza należy zabezpieczyć odpowiednim klejem cyjanoakrylowym w przypadku stosowania w obwodach o napięciu niebezpiecznym w dotyku. Nie dotyczy to złączy stosowanych w obwodach SELV i PELV zgodnie z IEC 61140 (EN 61140, VDE 0140-1).
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
- Złącze wtykowe nie nadaje się do napięć sieciowych. Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Aby zablokować złącze kablowe w złączu urządzenia, zalecamy dokręcenie gwintowanego pierścienia momentem 2 Nm. Odpowiedni klucz dynamometryczny jest dostępny jako akcesorium (nr zamówienia 07 0082 000).
