Numer części: 09 4224 150 04

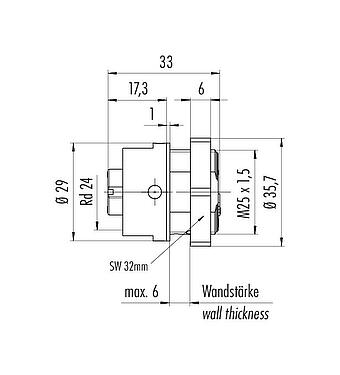

RD24 Złącze panelowe żeńskie, Kontaktów: 3+PE, nieekranowany, zacisk śrubowy, IP67, UL, ESTI+, VDE, mocowanie centralne

RD24, seria 693, Złącza zasilania (power)
Porównaj produkt
Cechy ogólne
więcejmniej
Numer części 09 4224 150 04
Konstrukcja złączy Złącze panelowe żeńskie
Wersja Złącze żeńskie proste
System blokady złączy śruba centralna
Obtrysk na kablu zacisk śrubowy
Stopień ochrony IP67
Przekrój przewodu maks. 2,50 mm² / AWG 14
Zakres temperatur od/do -40 °C / 100 °C
Ilość cykli łączenia > 500 cykli łączenia
Waga (gr) 22.80
Numer taryfy celnej 85369010
Kraj pochodzenia DE
Napięcie znamionowe 400 V (600 V UL)
Znamionowe napięcie udarowe 6000 V
Prąd znamionowy 16 A (12 A UL)
Rezystancja izolacji kabla ≥ 1010 Ω
Stopień zanieczyszczenia 3
Kategoria przepięciowa III
Grupa materiałowa III
Zgodność z EMV nieekranowany
Materiał korpusu styków PA
Materiał styku CuZn (mosiądz)
Pokrycie styku Ag (srebro)
REACH SVHC CAS 7439-92-1 (Lead)
Numer SCIP 4265e0e5-b10b-45a4-a7b7-e9d29db2298a
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Uwagi dotyczące bezpieczeństwa
  1. Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
  2. Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
  3. Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
  4. Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
  5. Złącze wtykowe nie nadaje się do napięć sieciowych. Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
