Numer części: 99 0700 37 05

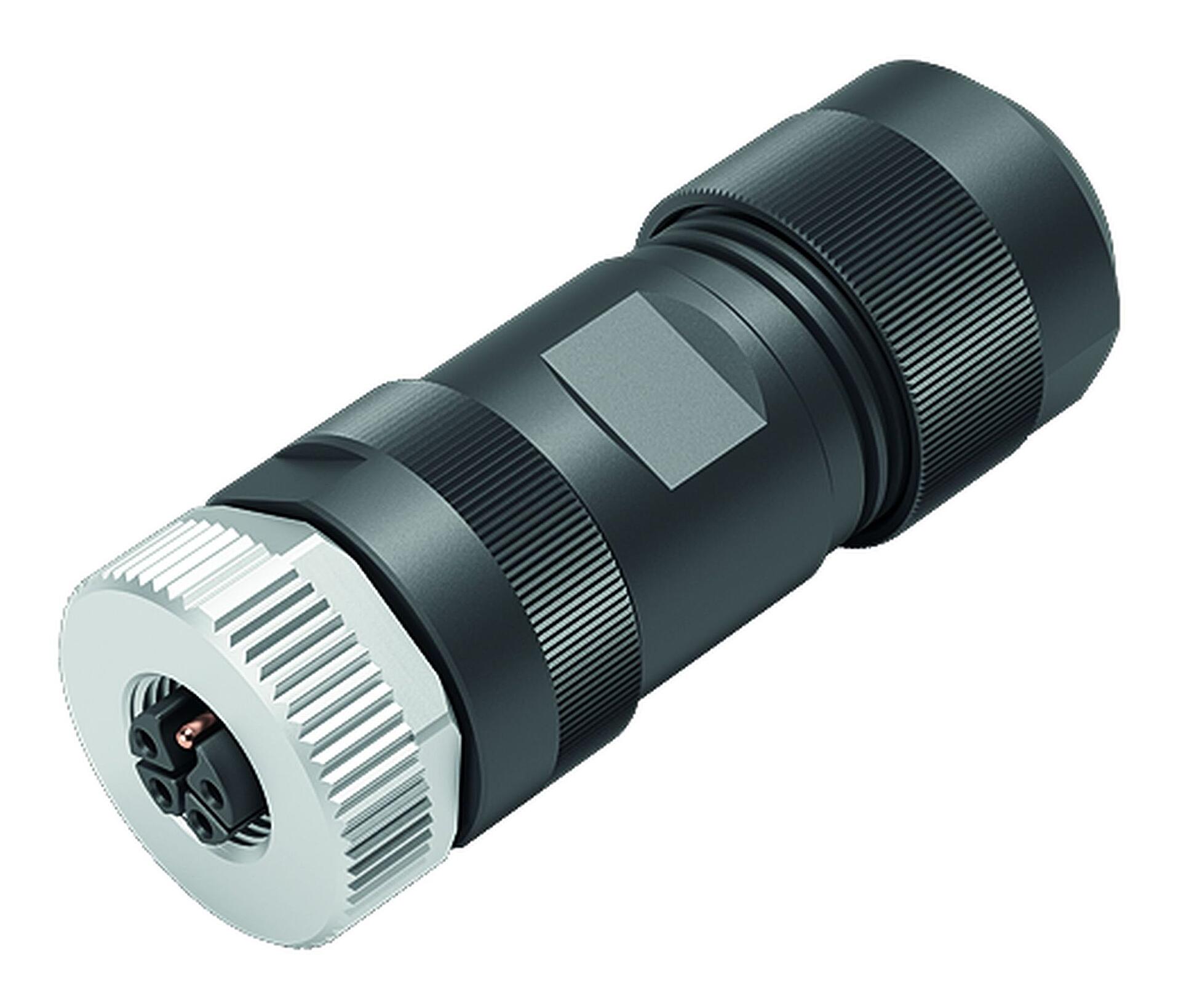

M12 Zeńskie złącze kablowe proste, Kontaktów: 4+PE, 8,0-13,0 mm, nieekranowany, zacisk śrubowy, IP67, UL 2237 w przygotowaniu, z przyłączem PE
M12-K, seria 824, Technika automatyzacji - dostarczenie napięcia i mocy
Cechy ogólne
więcejmniej| Numer części | 99 0700 37 05 |
| Konstrukcja złączy | Zeńskie złącze kablowe proste |
| Typ standardowy | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Wersja | Złącze męskie proste |
| System blokady złączy | śruba |
| Obtrysk na kablu | zacisk śrubowy |
| Stopień ochrony | IP67 |
| Przekrój przewodu | maks. 1,50 mm² ze skuwką / maks. 2,50 mm² bez skuwki / AWG 16 ze skuwką / AWG14 bez skuwki |
| Wyjście kablowe | 8,0-13,0 mm |
| Zakres temperatur od/do | -40 °C / 85 °C |
| Ilość cykli łączenia | > 100 cykli łączenia |
| Informacje dodatkowe |
UL 2237 w przygotowaniu z przyłączem PE |
| Waga (gr) | 55.83 |
| Numer taryfy celnej | 85369010 |
| Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniej| Napięcie znamionowe | 630 V |
| Znamionowe napięcie udarowe | 6000 V |
| Znamionowe napięcie udarowe UL | 6000 V |
| Prąd znamionowy | 12,0 A |
| Rezystancja izolacji kabla | > 1010 Ω |
| Stopień zanieczyszczenia | 3 |
| Kategoria przepięciowa | III |
| Grupa materiałowa | I |
| Zgodność z EMV | nieekranowany |
Materiał
więcejmniej| Materiał styków | PA |
| Materiał korpusu styków | PA (UL94V-0) |
| Materiał styku | CuZn (mosiądz) |
| Pokrycie styku | Au (złoto) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numer SCIP | 2e2cebc2-9798-4e45-83db-3f5ba1376ca9 |
Klasyfikacje
więcejmniej| ETIM 9.0 | EC002635 |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Aby zabezpieczyć złącze przed niezamierzonym otwarciem, gwint pomiędzy obudową a głowicą złącza należy zabezpieczyć odpowiednim klejem cyjanoakrylowym w przypadku stosowania w obwodach o napięciu niebezpiecznym w dotyku. Nie dotyczy to złączy stosowanych w obwodach SELV i PELV zgodnie z IEC 61140 (EN 61140, VDE 0140-1).
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
- Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. W przypadku stosowania na zewnątrz złącza wtykowe należy oddzielnie zabezpieczyć przed korozją. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Złącze wtykowe nie nadaje się do napięć sieciowych. Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Aby zblokować złącze kablowe w złączu urządzenia, gwintowany pierścień jest 'ręcznie' dokręcany (ok. 60 cNm).
- W przypadku złączek kablowych z metalowym pierścieniem gwintowanym należy bezwzględnie zapewnić połączenie ze stykiem ochronnym PE złączki urządzenia. Podłączanie przewodów pomiędzy złączami urządzeń, które nie są podłączone do styku PE jest niedozwolone. Użytkownik musi zapewnić ciągłe połączenie przewodu ochronnego.
