Numer części: 77 3608 0000 50004-0500

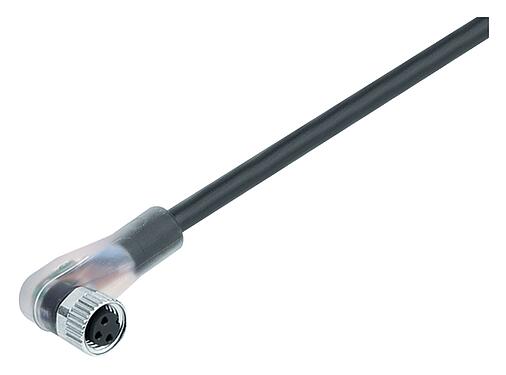

M8 Zeńskie złącze kablowe kątowe, Kontaktów: 4, nieekranowany, formowane wtryskowo na kablu, IP67, UL, PUR, czarny, 4 x 0,34 mm², z diodą PNP, 5 m
M8, seria 718, Technologia automatyzacji - czujniki i elementy wykonawcze (aktuatory)
Cechy ogólne
więcejmniejNumer części | 77 3608 0000 50004-0500 |
Konstrukcja złączy | Zeńskie złącze kablowe kątowe |
Typ standardowy | DIN EN 61076-2-104 |
Długość kabla | 5 m (Standardowo 2 m i 5 m. (Inne długości są dostępne na zamówienie). |
Wersja | Złącze żeńskie kątowe |
System blokady złączy | śruba |
Obtrysk na kablu | formowane wtryskowo na kablu |
Stopień ochrony | IP67 |
Przekrój przewodu | 0,34 mm² / AWG 22 |
Zakres temperatur od/do | -25 °C / 85 °C |
Ilość cykli łączenia | > 100 cykli łączenia |
Informacje dodatkowe | z diodą PNP |
Waga (gr) | 63.00 |
Numer taryfy celnej | 85444290 |
Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniejNapięcie znamionowe | 10 - 30 V |
Znamionowe napięcie udarowe | 500 V |
Prąd znamionowy | 4,0 A |
Stopień zanieczyszczenia | 3 |
Kategoria przepięciowa | II |
Grupa materiałowa | II |
Zgodność z EMV | nieekranowany |
Materiał
więcejmniejMateriał styków | PUR |
Materiał korpusu styków | PUR |
Materiał styku | CuZn (mosiądz) |
Pokrycie styku | Au (złoto) |
Materiał elementu blokującego | Odlew cynkowy, niklowany |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Numer SCIP | 3ee4ae09-54a8-4b8b-85df-86755d511b88 |
Zezwolenia/zatwierdzenia
więcejmniejWstęp | UL |
Klasyfikacje
więcejmniejeCl@ss 11.1 | 27-06-03-11 |
ETIM 9.0 | EC002638 |
Deklaracje zgodności
więcejmniejDyrektywa RoHS | 2011/65/EU (EN 50581:2012) |
Dane dotyczące kabla
więcejmniejKonstrukcja kabla | |
Średnica kabla | 4,7 mm |
Przekrój żyły | 4 x 0,34 mm² |
Materiał powłoki | PUR |
Izolacja przewodów | PP9Y bezhalogenowy |
Budowa pojedynczej żyły | 43 x 0,10 mm |
Kolor kabla | czarny |
Właściwości elektryczne | |
Rezystancja żyły | 60 Ω/Km (20°C) |
Właściwości mechaniczne | |
Promień gięcia dla kabla nieruchomego | ≥ 5 x Ø |
Promień gięcia dla kabla w ruchu | ≥ 10 x Ø |
Liczba cykli gięcia | > 5 milion |
Dopuszczalne przyspieszenie | ≥ 5 m/s² |
Dystans przemieszczenia, poziomo | ≥ 5 m |
Odległość jazdy, pionowa | ≥ 5 m |
Prędkość przemieszczenia | ≤ 200 m/min |
Właściwości termiczne | |
Zakres temperatur dla kabla w ruchu od/do | -25 °C / 80 °C |
Zakres temperatur dla kabla w spoczynku od/do | -50 °C / 80 °C |
Inne cechy | |
Bezhalogenowy | tak |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Aby zabezpieczyć złącze przed niezamierzonym otwarciem, gwint pomiędzy obudową a głowicą złącza należy zabezpieczyć odpowiednim klejem cyjanoakrylowym w przypadku stosowania w obwodach o napięciu niebezpiecznym w dotyku. Nie dotyczy to złączy stosowanych w obwodach SELV i PELV zgodnie z IEC 61140 (EN 61140, VDE 0140-1).
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
- Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. W przypadku stosowania na zewnątrz złącza wtykowe należy oddzielnie zabezpieczyć przed korozją. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Złącze wtykowe nie nadaje się do napięć sieciowych. Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Aby zblokować złącze kablowe w złączu urządzenia, gwintowany pierścień jest 'ręcznie' dokręcany (ok. 40 cNm).
