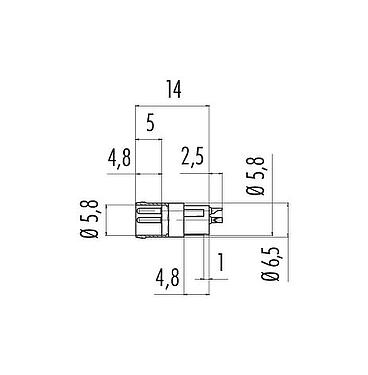

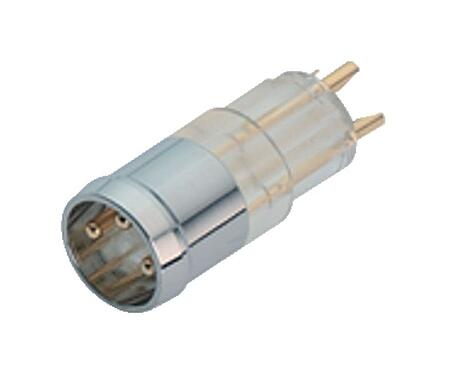

Numer części: 09 3411 40 03
Zatrzask Gniazdo męskie do zabudowy, Kontaktów: 3, nieekranowany, lutowanie, IP65
M8, seria 718, Technologia automatyzacji - czujniki i elementy wykonawcze (aktuatory)
Cechy ogólne
więcejmniejNumer części | 09 3411 40 03 |
Konstrukcja złączy | Gniazdo męskie do zabudowy |
Typ standardowy | DIN EN 61076-2-104 |
Wersja | Złącze męskie proste |
System blokady złączy | snap-in |
Obtrysk na kablu | lutowanie |
Stopień ochrony | IP65 |
Przekrój przewodu | 0,25 mm² / AWG 24 |
Zakres temperatur od/do | -25 °C / 70 °C |
Ilość cykli łączenia | > 100 cykli łączenia |
Waga (gr) | 0.90 |
Numer taryfy celnej | 85369010 |
Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniejNapięcie znamionowe | 10 - 30 V |
Znamionowe napięcie udarowe | 500 V |
Prąd znamionowy | 4,0 A |
Stopień zanieczyszczenia | 3 |
Kategoria przepięciowa | II |
Grupa materiałowa | II |
Zgodność z EMV | nieekranowany |
Materiał
więcejmniejMateriał styków | CuZn (mosiądz niklowany) |
Materiał korpusu styków | PA |
Materiał styku | CuZn (mosiądz) |
Pokrycie styku | Au (złoto) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Numer SCIP | d693f1f2-0579-4aa6-b934-e128b53ab8bf |
Klasyfikacje
więcejmniejeCl@ss 11.1 | 27-44-01-09 |
ETIM 9.0 | EC003569 |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
- Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. W przypadku stosowania na zewnątrz złącza wtykowe należy oddzielnie zabezpieczyć przed korozją. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Złącze wtykowe nie nadaje się do napięć sieciowych. Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Aby zblokować złącze kablowe w złączu urządzenia, gwintowany pierścień jest 'ręcznie' dokręcany (ok. 50 cNm).
