Numer części: 86 8005 1101 00003

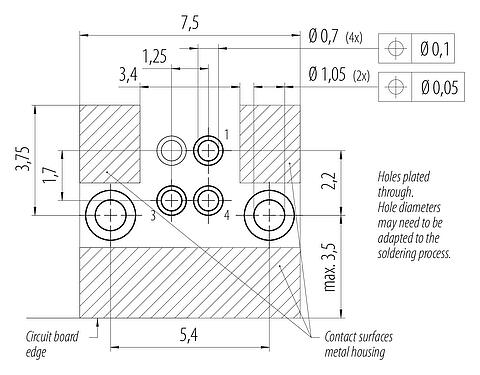

M5 Złącze panelowe żeńskie kątowe, Kontaktów: 3, do ekranowania, lutowanie, IP68
M5, seria 707, Technologia automatyzacji - czujniki i elementy wykonawcze (aktuatory)
Cechy ogólne
więcejmniej| Numer części | 86 8005 1101 00003 |
| Konstrukcja złączy | Złącze panelowe żeńskie kątowe |
| Wersja | Złącze męskie kątowe |
| System blokady złączy | śruba |
| Obtrysk na kablu | lutowanie |
| Stopień ochrony | IP68 |
| Zakres temperatur od/do | -25 °C / 85 °C |
| Ilość cykli łączenia | > 100 cykli łączenia |
| Waga (gr) | 0.00 |
| Numer taryfy celnej | 85369010 |
| Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniej| Napięcie znamionowe | 60 V |
| Znamionowe napięcie udarowe | 1500 V |
| Prąd znamionowy | 1,0 A |
| Rezystancja izolacji kabla | > 108 Ω |
| Stopień zanieczyszczenia | 3 |
| Kategoria przepięciowa | III |
| Grupa materiałowa | III |
| Zgodność z EMV | do ekranowania |
Materiał
więcejmniej| Materiał styków | CuZn (mosiądz) |
| Materiał korpusu styków | LCP |
| Materiał styku | CuZn (mosiądz) / CuSn (brąz) |
| Pokrycie styku | Au (złoto) |
| Materiał elementu blokującego | CuZn (mosiądz) |
| REACH SVHC |
None (No pollutants) |
| Numer SCIP | SCIP-number not available |
Klasyfikacje
więcejmniej| ETIM 9.0 | EC003569 |
Deklaracje zgodności
więcejmniej| Dyrektywa RoHS | 2011/65/EU (EN 50581:2012) |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
- Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. W przypadku stosowania na zewnątrz złącza wtykowe należy oddzielnie zabezpieczyć przed korozją. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Złącze wtykowe nie nadaje się do napięć sieciowych. Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Aby zblokować złącze kablowe w złączu urządzenia, gwintowany pierścień jest 'ręcznie' dokręcany (ok. 50 cNm).
