Ordinazione no: 99 0429 165 04

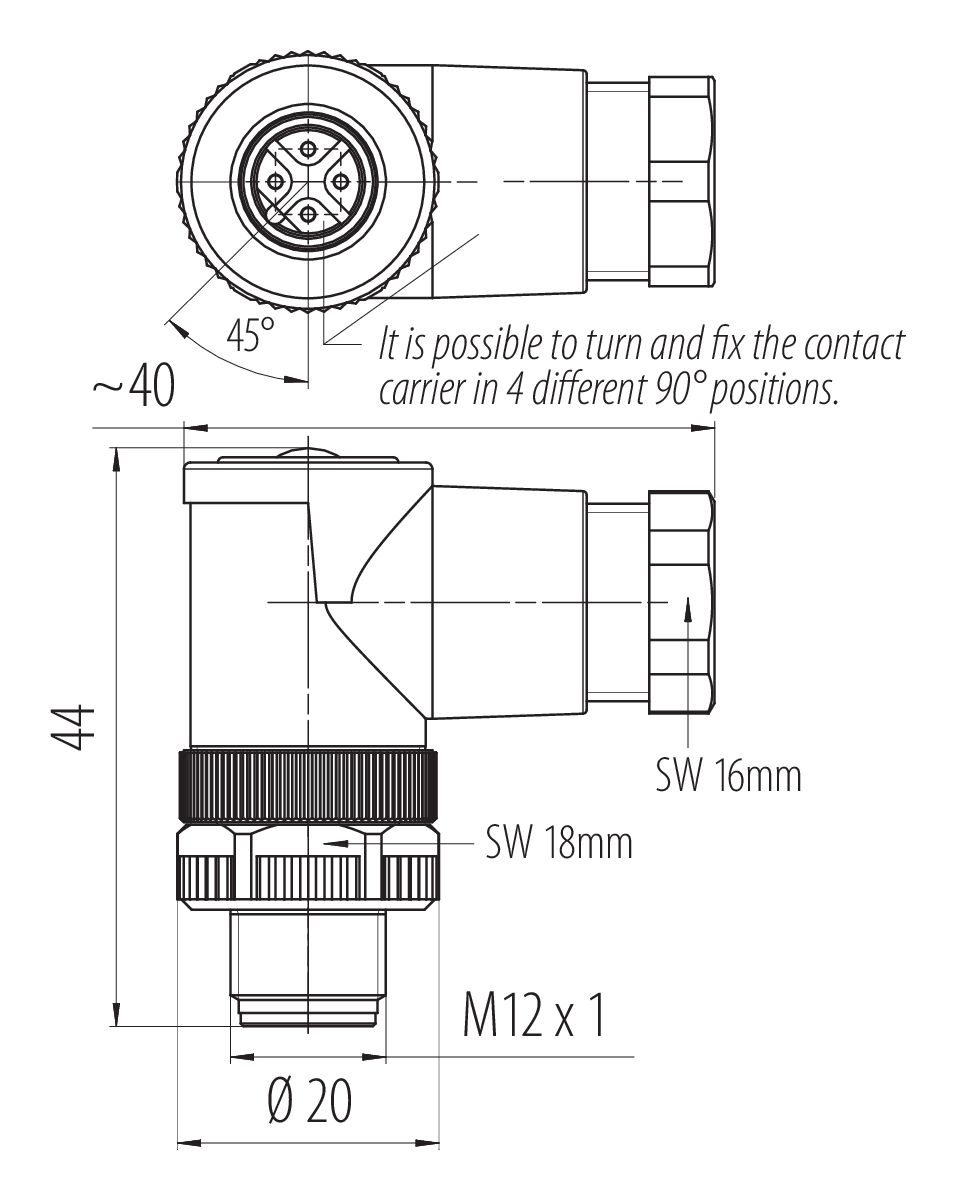

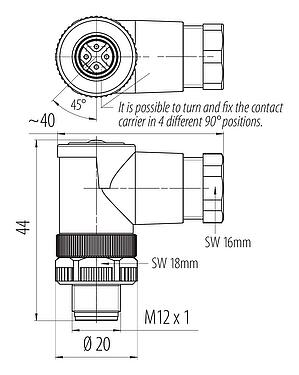

M12 Connettore angolare maschio, Numero poli: 4, 6,0-8,0 mm, non schermato, morsetto a vite, IP67
M12-B, serie 715, Tecnologia dell'automazione - trasmissione dati
Caratteristiche generali
piùless| Numero d'ordine | 99 0429 165 04 |
| Design del connettore | Connettore angolare maschio |
| Versione | Connettore maschio angolato |
| Sistema di bloccaggio del connettore | a vite |
| Terminazione | morsetto a vite |
| Grado di protezione | IP67 |
| Sezione trasversale | max. 0,75 mm² / AWG 18 |
| Uscita cavo | 6,0-8,0 mm |
| Intervallo di temperatura da/a | -40 °C / 85 °C |
| Funzionamento meccanico | > 50 cicli di accoppiamento |
| Peso (gr) | 18.41 |
| Numero di tariffa doganale | 85369010 |
| Paese di origine | DE |
Parametri elettrici
piùless| Tensione nominale | 250 V |
| Tensione nominale d'impulso | 2500 V |
| Corrente nominale | 4,0 A |
| Resistenza d'isolamento | ≥ 1010 Ω |
| Grado di inquinamento | 3 |
| Categoria di sovratensione | II |
| Gruppo di materiali | III |
| Conformità EMC | non schermato |
Materiale
piùless| Materiale dell'alloggiamento | PA |
| Materiale del corpo del contatto | PA |
| Materiale di contatto | CuZn (ottone) |
| Placcatura del contatto | CuSnZn (Optalloy) |
| Materiale di bloccaggio | PA |
| REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead) |
| Numero SCIP | b96aff27-7707-45a1-a2eb-77720520b030 |
Classificazioni
piùless| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Avvisi di sicurezza
- Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
- I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
- Per proteggere dall'apertura involontaria del connettore, la filettatura tra l'alloggiamento e la testa del connettore deve essere fissata con un adesivo cianoacrilato adatto quando viene utilizzato in circuiti con tensioni pericolose al tatto. Questo non vale per i connettori utilizzati in circuiti SELV e PELV secondo IEC 61140 (EN 61140, VDE 0140-1).
- I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
- L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
- I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
- Il connettore a spina non è adatto alle tensioni di rete Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
- Per bloccare il connettore del cavo con il connettore del dispositivo, l'anello filettato viene serrato come a mano (circa 60 cNm)
