  4. 7/8" Connettore angolare maschio, Numero poli: 4, non schermato, stampato sul cavo, IP68, UL, PUR, nero, 4 x 1,50 mm², 2 m
Ordinazione no: 77 1427 0000 50004-0200

7/8" Connettore angolare maschio, Numero poli: 4, non schermato, stampato sul cavo, IP68, UL, PUR, nero, 4 x 1,50 mm², 2 m

7/8", serie 870, Tecnologia dell'automazione - alimentazione di tensione e alimentazione elettrica
Questo plugin è disponibile solo se hai fatto il login!
(Standard 2 m e 5 m. Altre lunghezze sono disponibili su richiesta).
Confronta il prodotto
Downloads

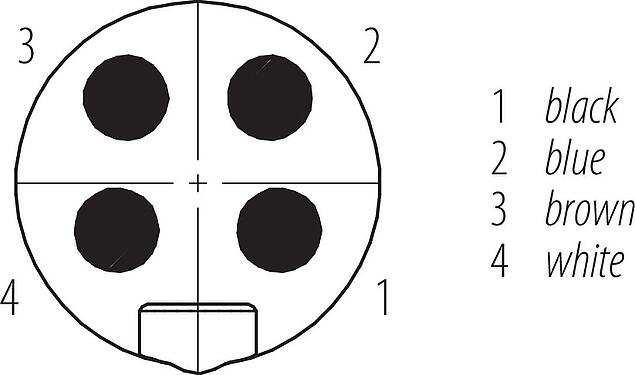

Caratteristiche generali
piùless
Numero d'ordine 77 1427 0000 50004-0200
Design del connettore Connettore angolare maschio
Lunghezza del cavo 2 m (Standard 2 m e 5 m. Altre lunghezze sono disponibili su richiesta).
Versione Connettore maschio angolato
Sistema di bloccaggio del connettore a vite
Terminazione stampato sul cavo
Grado di protezione IP68
Sezione trasversale 1,50 mm² / AWG 16
Intervallo di temperatura da/a -25 °C / 80 °C
Funzionamento meccanico > 100 cicli di accoppiamento
Peso (gr) 264.00
Numero di tariffa doganale 85444290
Tensione nominale 300 V (600 V UL)
Tensione nominale d'impulso 2500 V
Corrente nominale 10,0 A
Grado di inquinamento 3
Categoria di sovratensione II
Gruppo di materiali I
Conformità EMC non schermato
Materiale dell'alloggiamento PUR
Materiale del corpo del contatto PUR
Materiale di contatto CuZn (ottone)
Placcatura del contatto Au (oro)
REACH SVHC CAS 7439-92-1 (Lead)
Numero SCIP e60ebabc-5ff4-4cfc-99e6-5ff60a94d6da
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Direttiva Bassa Tensione 2014/35/EU (EN 60529:1991;EN 60204-1:2018)
Dati del cavo
piùless
Struttura del cavo
Diametro del cavo 8,0 mm
Sezione trasversale 4 x 1,50 mm²
Guaina del cavo PUR
Isolamento cavo singolo PP
Struttura cavo singolo 84 x 0,15 mm
Colore del cavo nero
Proprietà elettriche
Resistenza del conduttore 13.3 Ω/Km (20°C)
Proprietà meccaniche
Raggio di curvatura del cavo fisso ≥ 7,5 x Ø
Raggio di curvatura del cavo mobile ≥ 10 x Ø
Cicli di piegatura 5 milioni
Accelerazione permessa 5 m/s²
Distanza di spostamento, orizzontale 20 m
Velocità di traslazione ≤ 300 m/min
Proprietà termiche
Intervallo di temperatura cavo in movimento da/a -30 °C / 80 °C
Campo di temperatura cavo fisso da/a -50 °C / 80 °C
Altre caratteristiche
Senza alogeni
Avvisi di sicurezza
  1. Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
  2. I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
  3. Per proteggere dall'apertura involontaria del connettore, la filettatura tra l'alloggiamento e la testa del connettore deve essere fissata con un adesivo cianoacrilato adatto quando viene utilizzato in circuiti con tensioni pericolose al tatto. Questo non vale per i connettori utilizzati in circuiti SELV e PELV secondo IEC 61140 (EN 61140, VDE 0140-1).
  4. I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
  5. L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
  6. I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
  7. Il connettore a spina non è adatto alle tensioni di rete Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
  8. Per bloccare il connettore del cavo al connettore del dispositivo, si consiglia di serrare l'anello filettato a 1,5 Nm. Come accessorio è disponibile una chiave dinamometrica adatta (codice d'ordine 07 0082 000).
