Ordinazione no: 99 3431 601 04
M12 Connettore maschio a flangia, angolato, Numero poli: 4, schermabile, THR, IP68, UL, per l'assemblaggio di PCB
M12-A, serie 763, Tecnologia dell'automazione - sensori e attuatori

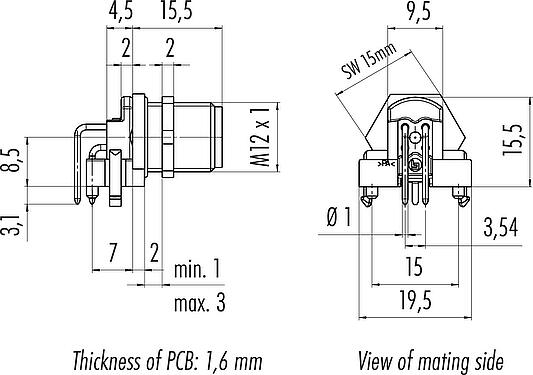

Vista 3D(Clicca per attivare)
Caratteristiche generali
piùless| Numero d'ordine | 99 3431 601 04 |
| Design del connettore | Connettore maschio a flangia, angolato |
| Tipo Standard | DIN EN 61076-2-101 |
| Versione | Connettore maschio angolato |
| Sistema di bloccaggio del connettore | a vite |
| Terminazione | THR |
| Grado di protezione | IP68 |
| Intervallo di temperatura da/a | -40 °C / 85 °C |
| Funzionamento meccanico | > 100 cicli di accoppiamento |
| Peso (gr) | 8.20 |
| Numero di tariffa doganale | 85369010 |
| Paese di origine | HU |
Parametri elettrici
piùless| Tensione nominale | 250 V |
| Tensione nominale d'impulso | 2500 V |
| Corrente nominale | 4 A (3 A UL) |
| Resistenza d'isolamento | > 108 Ω |
| Grado di inquinamento | 3 |
| Gruppo di materiali | III |
| Conformità EMC | schermabile |
| Collegamento dello schermo | Piastra di schermatura |
Materiale
piùless| Materiale dell'alloggiamento | CuZn (ottone nichelato) |
| Materiale del corpo del contatto | PA |
| Materiale di contatto | CuZn (ottone) |
| Placcatura del contatto | Au (oro) |
| Materiale di bloccaggio | CuZn (ottone) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numero SCIP | 0e4733ed-264a-44ec-b988-dea63a8b0ee1 |
Autorizzazioni/approvazioni
piùless| Approvals | UL |
| Norme e regolamenti |
DIN EN 61373 DIN EN 45545-2 (gemäß Anforderungssatz R26 (HL1 – HL3)) |
Avvisi di sicurezza
- Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
- I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
- Per proteggere dall'apertura involontaria del connettore, la filettatura tra l'alloggiamento e la testa del connettore deve essere fissata con un adesivo cianoacrilato adatto quando viene utilizzato in circuiti con tensioni pericolose al tatto. Questo non vale per i connettori utilizzati in circuiti SELV e PELV secondo IEC 61140 (EN 61140, VDE 0140-1).
- I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
- L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
- I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
- Per bloccare il connettore del cavo con il connettore del dispositivo, l'anello filettato viene serrato come a mano (circa 60 cNm)
- L'utente deve prendere adeguate precauzioni di sicurezza per garantire che il connettore non possa essere accidentalmente scollegato. Inoltre, l'utente deve assicurarsi che il cavo sia adeguatamente fissato.
