  4. Snap-In Connettore maschio a flangia, Numero poli: 5, non schermato, saldare, IP67, UL
Ordinazione no: 99 9215 050 05

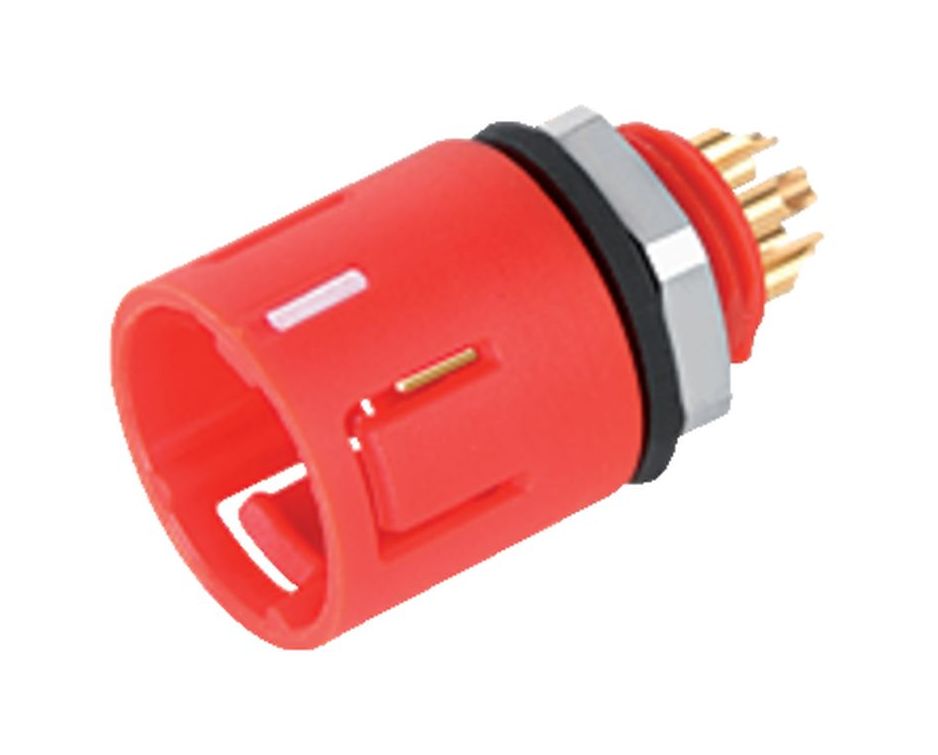

Snap-In Connettore maschio a flangia, Numero poli: 5, non schermato, saldare, IP67, UL

Snap-In IP67, serie 620, Connettori subminiatura
Questo plugin è disponibile solo se hai fatto il login!
Confronta il prodotto
Downloads
Caratteristiche generali
piùless
Numero d'ordine 99 9215 050 05
Design del connettore Connettore maschio a flangia
Versione Connettore maschio diritto
Sistema di bloccaggio del connettore snap-in
Terminazione saldare
Grado di protezione IP67
Sezione trasversale max. 0,25 mm² / AWG 24
Intervallo di temperatura da/a -25 °C / 85 °C
Funzionamento meccanico > 500 cicli di accoppiamento
Peso (gr) 2.12
Numero di tariffa doganale 85369010
Paese di origine DE
Tensione nominale 63 V
Tensione nominale d'impulso 800 V
Corrente nominale 2,0 A
Resistenza d'isolamento ≥ 1010 Ω
Grado di inquinamento 2
Categoria di sovratensione II
Gruppo di materiali II
Conformità EMC non schermato
Materiale dell'alloggiamento PA
Materiale del corpo del contatto PA (UL94 HB) rosso
Materiale di contatto CuZn (ottone)
Placcatura del contatto Au (oro)
REACH SVHC CAS 7439-92-1 (Lead)
Numero SCIP 0f32842e-76ff-4dd6-ab94-3258473cced0
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Avvisi di sicurezza
  1. Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
  2. I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
  3. I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
  4. L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
  5. I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
  6. Il connettore a spina non è adatto alle tensioni di rete Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
