M9 Connettore cavo femmina, Numero poli: 7, 4,0-5,0 mm, non schermato, saldare, IP40

Illustrazione 99 0476 102 07 - M9 Connettore cavo femmina, Numero poli: 7, 4,0-5,0 mm, non schermato, saldare, IP40 — Illustrazione

Vista 3D 99 0476 102 07 - M9 Connettore cavo femmina, Numero poli: 7, 4,0-5,0 mm, non schermato, saldare, IP40 — Vista 3D

Disegno in scala 99 0476 102 07 - M9 Connettore cavo femmina, Numero poli: 7, 4,0-5,0 mm, non schermato, saldare, IP40 — Disegno in scala

Istruzioni di montaggio 99 0476 102 07 - M9 Connettore cavo femmina, Numero poli: 7, 4,0-5,0 mm, non schermato, saldare, IP40 — Istruzioni di montaggio

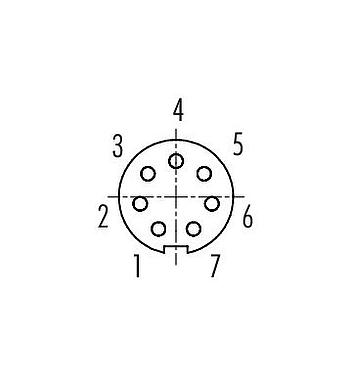

Disposizione dei contatti (lato connessione) 99 0476 102 07 - M9 Connettore cavo femmina, Numero poli: 7, 4,0-5,0 mm, non schermato, saldare, IP40 — Disposizione dei contatti (lato connessione)

Numero d'ordine	99 0476 102 07
Design del connettore	Connettore cavo femmina
Versione	Connettore femmina diritto
Sistema di bloccaggio del connettore	a vite
Terminazione	saldare
Grado di protezione	IP40
Sezione trasversale	max. 0,14 mm² / AWG 26
Uscita cavo	4,0-5,0 mm
Intervallo di temperatura da/a	-40 °C / 85 °C
Funzionamento meccanico	> 500 cicli di accoppiamento
Peso (gr)	5.64
Numero di tariffa doganale	85369010
Paese di origine	DE

Tensione nominale	125 V
Tensione nominale d'impulso	1500 V
Corrente nominale	1,0 A
Resistenza d'isolamento	≥ 10¹⁰ Ω
Grado di inquinamento	1
Categoria di sovratensione	II
Gruppo di materiali	III
Conformità EMC	non schermato

Materiale dell'alloggiamento	PA
Materiale del corpo del contatto	PA (UL94 V-0)
Materiale di contatto	CuSn (bronzo)
Placcatura del contatto	Au (oro)
Materiale di bloccaggio	CuZn (ottone)
REACH SVHC	CAS 7439-92-1 (Lead)
Numero SCIP	a7dcce0a-2b27-43e6-bdea-5e6f35dd017f

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Direttiva Bassa Tensione	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Segnala un errore su questa pagina

Avvisi di sicurezza

Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
Per proteggere dall'apertura involontaria del connettore, la filettatura tra l'alloggiamento e la testa del connettore deve essere fissata con un adesivo cianoacrilato adatto quando viene utilizzato in circuiti con tensioni pericolose al tatto. Questo non vale per i connettori utilizzati in circuiti SELV e PELV secondo IEC 61140 (EN 61140, VDE 0140-1).
I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
Il connettore a spina non è adatto alle tensioni di rete Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
