M9 Panelre szerelhető foglalat, ferde, : 4, árnyékolható, THT, IP40

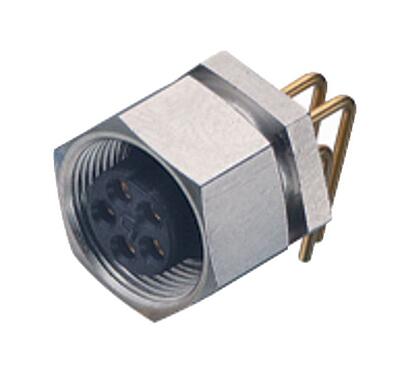

Ábra 09 0082 32 04 - M9 Panelre szerelhető foglalat, ferde, : 4, árnyékolható, THT, IP40 — Ábra

3D nézet 09 0082 32 04 - M9 Panelre szerelhető foglalat, ferde, : 4, árnyékolható, THT, IP40 — 3D nézet

Vezető elrendezés 09 0082 32 04 - M9 Panelre szerelhető foglalat, ferde, : 4, árnyékolható, THT, IP40 — Vezető elrendezés

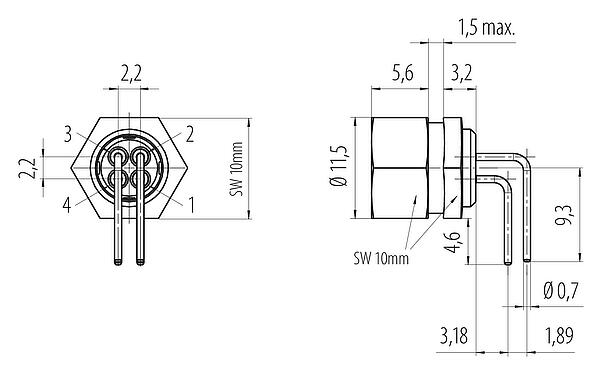

Csatlakozás és méretek
09 0082 32 04 - M9 Panelre szerelhető foglalat, ferde, : 4, árnyékolható, THT, IP40 — Csatlakozás és méretek

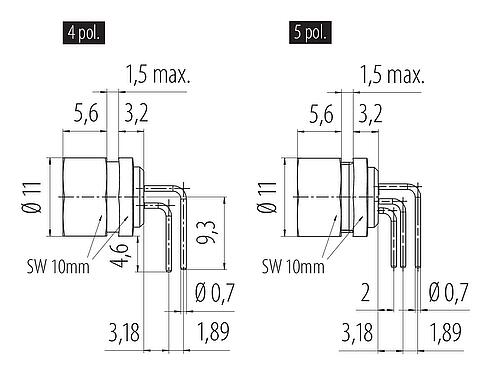

Méretarányos rajz 09 0082 32 04 - M9 Panelre szerelhető foglalat, ferde, : 4, árnyékolható, THT, IP40 — Méretarányos rajz

Szerelési minta 09 0082 32 04 - M9 Panelre szerelhető foglalat, ferde, : 4, árnyékolható, THT, IP40 — Szerelési minta

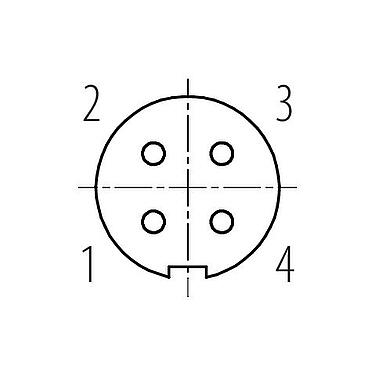

Érintkező elrendezés (dugós oldal) 09 0082 32 04 - M9 Panelre szerelhető foglalat, ferde, : 4, árnyékolható, THT, IP40 — Érintkező elrendezés (dugós oldal)

Alkatrész sz.	09 0082 32 04
Csatlakozó kialakítása	Panelre szerelhető foglalat, ferde
Verzió	Csatlakozó aljzat ferde
Csatlakozó reteszelő rendszer	csavar
Felmondás	THT
Védettségi fok	IP40
Hőmérséklet tartomány tól/ig	-40 °C / 85 °C
Mechanikus működés	> 500 csatlakoztatási ciklus
Súly (gr)	3.08
Vámtarifaszám	85369010
Származási ország	DE

Névleges feszültség	125 V
Névleges impulzusfeszültség	1500 V
Névleges áram	3,0 A
Szigetelési ellenállás	≥ 10¹⁰ Ω
Szennyezettségi fok	1
Túlfeszültség kategória	II
Anyagcsoport	III
EMV megfelelőség	árnyékolható

Az érintkező test anyaga	PA (UL94 V-0)
Érintkezés anyaga	CuSn (bronz)
Érintkező bevonat	Au (arany)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP szám	e6bee8ad-49ef-4251-b5bb-91d2f585bed4

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Hiba bejelentése ezen az oldalon

Biztonsági figyelmeztetések

The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
The plug connector is not suitable for mains voltages Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
