  4. M12 Panelre szerelhető csatlakozó, : 4, árnyékolható, vezetékes, IP68, M16x1,5, elölről csavarozható
Cikkszám: 76 0639 1015 00044-0200

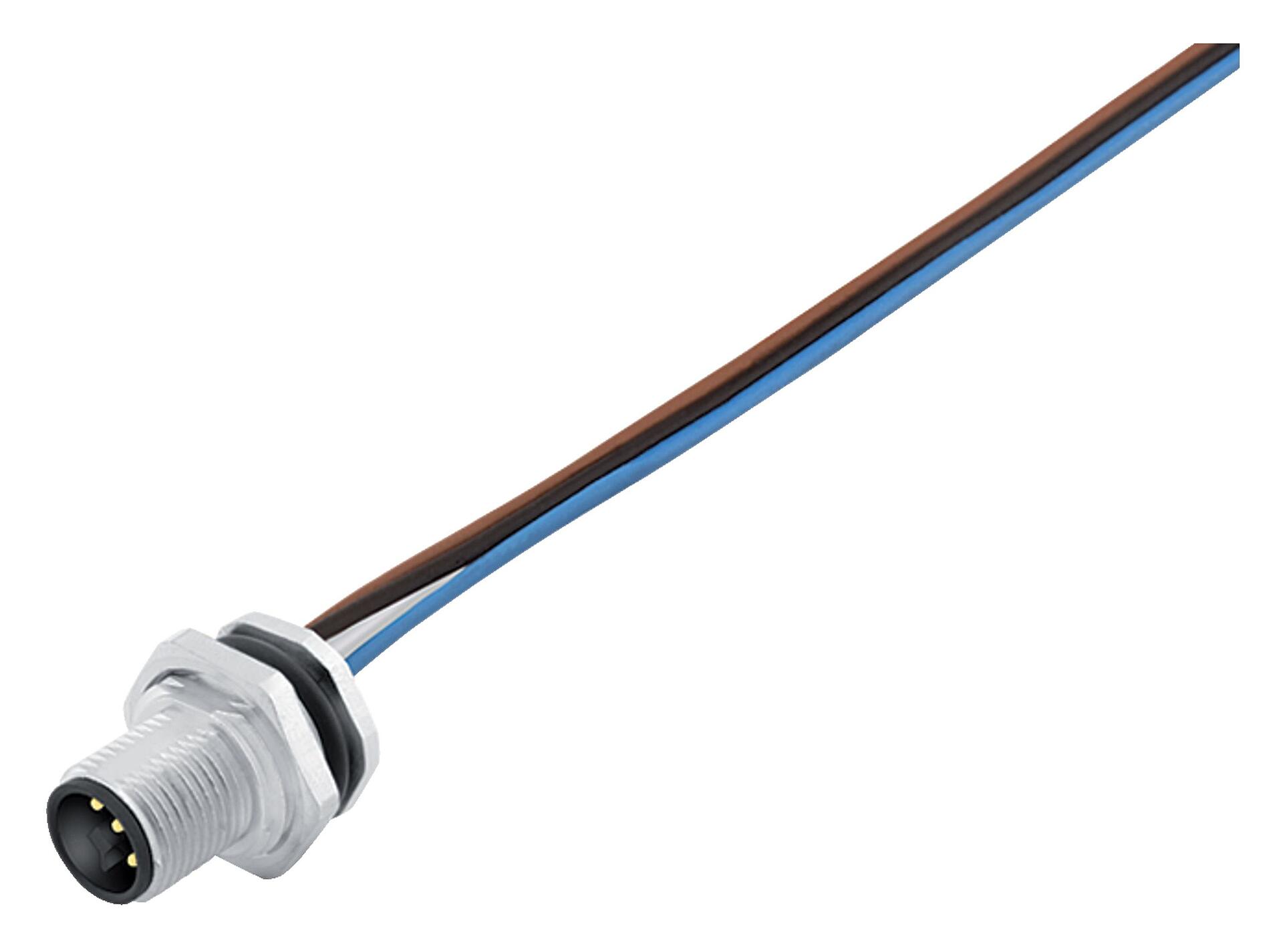

M12 Panelre szerelhető csatlakozó, : 4, árnyékolható, vezetékes, IP68, M16x1,5, elölről csavarozható

M12-T, Sorozat 813, Automatizálási technológia - feszültség és teljesítmény biztosítása
Hasonlítsa össze a terméket
Letöltések
Általános jellemzők
többkevesebb
Alkatrész sz. 76 0639 1015 00044-0200
Régi termékszám: 09 0631 120 04
Megjegyzés
Felhívjuk figyelmét, hogy a régi rendelési számról az új rendelési számra történő átállás miatt eltérések lehetnek a műszaki leírásban. A termékkel kapcsolatos részletes kérdések esetén kérjük, használja a "Kapcsolatfelvétel az ügyfélszolgálattal" modult, amely a weboldal jobb oldalán található.
több
Csatlakozó kialakítása Panelre szerelhető csatlakozó
Szabványos típus DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Vezeték hossza 0,2 m
Verzió egyenes tűs csatlakozó
Csatlakozó reteszelő rendszer csavar
Felmondás vezetékes
Védettségi fok IP68
Keresztmetszeti terület 1,38 mm² / AWG 16
Hőmérséklet tartomány tól/ig -40 °C / 85 °C
Mechanikus működés > 100 csatlakoztatási ciklus
Súly (gr) 27.33
Vámtarifaszám 85369010
Származási ország DE
Névleges feszültség 63 V
Névleges impulzusfeszültség 1500 V
Névleges áram 12,0 A
Szennyezettségi fok 3
Túlfeszültség kategória III
Anyagcsoport II
EMV megfelelőség árnyékolható
A ház anyaga Cink présöntvény nikkelezett
Az érintkező test anyaga PA
Érintkezés anyaga CuZn (sárgaréz)
Érintkező bevonat Au (arany)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP szám 8b070be5-f293-41b8-a23c-b79679b296e9
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Biztonsági figyelmeztetések
  1. The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
  2. The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
  3. Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
  4. The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
  5. Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
  6. The plug connector is not suitable for mains voltages Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
  7. To lock the cable connector with the device connector, the threaded ring is tightened "hand-tight" (approx. 60 cNm).
