Cikkszám: 99 0689 58 04

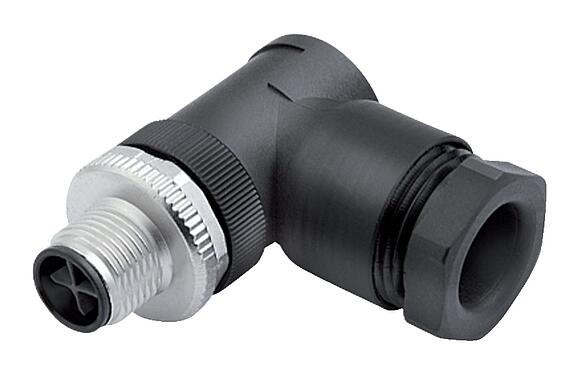

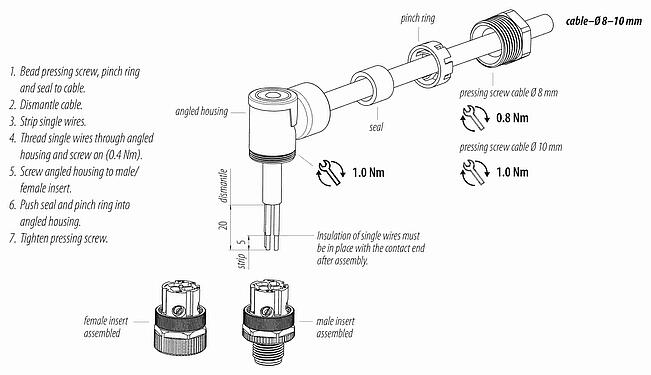

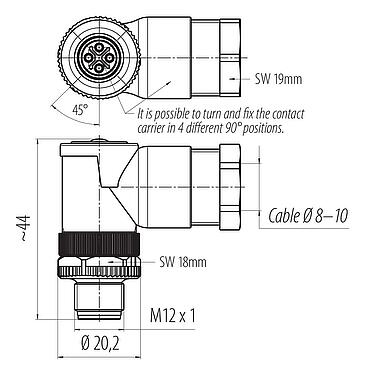

M12 Szögdugó, : 3+PE, 8,0-10,0 mm, árnyékolható, csavaros rögzítés, IP67, UL, VDE
M12-S, Sorozat 814, Automatizálási technológia - feszültség és teljesítmény biztosítása
Általános jellemzők
többkevesebb| Alkatrész sz. | 99 0689 58 04 |
| Csatlakozó kialakítása | Szögdugó |
| Szabványos típus | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Verzió | Csatlakozócsap ferde |
| Csatlakozó reteszelő rendszer | csavar |
| Felmondás | csavaros rögzítés |
| Védettségi fok | IP67 |
| Keresztmetszeti terület | max. 1,50 mm² huzalvégű kötőhüvellyel / max. 2,50 mm² huzalvég-gyűrű nélkül / AWG 16 huzalvégű kötőhüvellyel / AWG 14 huzalvég-gyűrű nélkül |
| Kábel kimenet | 8,0-10,0 mm |
| Csavarhatóság | 90° (4 kódolási lehetőség) |
| Hőmérséklet tartomány tól/ig | -40 °C / 85 °C |
| Mechanikus működés | > 100 csatlakoztatási ciklus |
| Súly (gr) | 25.50 |
| Vámtarifaszám | 85369010 |
| Származási ország | DE |
Elektromos paraméterek
többkevesebb| Névleges feszültség | 630 V |
| Névleges impulzusfeszültség | 6000 V |
| Névleges áram | 12,0 A |
| Szennyezettségi fok | 3 |
| Túlfeszültség kategória | III |
| Anyagcsoport | II |
| EMV megfelelőség | árnyékolható |
Anyag
többkevesebb| A ház anyaga | PA |
| Az érintkező test anyaga | PA |
| Érintkezés anyaga | CuZn (sárgaréz) |
| Érintkező bevonat | Au (arany) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP szám | 9610f9e3-81e7-4fb8-844a-34a69d176216 |
Felhatalmazás/jóváhagyások
többkevesebb| Engedélyek | UL, VDE |
Osztályozások
többkevesebb| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Megfelelőségi nyilatkozatok
többkevesebb| Kisfeszültségű irányelv | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Biztonsági figyelmeztetések
- The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
- The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
- To protect against unintentional opening of the connector, the thread between the housing and the connector head must be secured with a suitable cyanoacrylate adhesive when used in circuits with voltages dangerous to the touch. This does not apply to connectors used in SELV and PELV circuits according to IEC 61140 (EN 61140, VDE 0140-1).
- Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
- The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
- Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
- The plug connector is not suitable for mains voltages Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
- To lock the cable connector with the device connector, the threaded ring is tightened "hand-tight" (approx. 60 cNm).
- In the case of cable connectors with a metal threaded ring, it is imperative to ensure a connection with the PE protective contact of the appliance connector. Connecting cables between appliance connectors that are not connected to the PE contact are not permitted. The user must ensure a continuous connection of the protective earth conductor.
