M16-X
M16 Kábelre szerelhető csatlakozó, : 8, 5,5-9,0 mm, árnyékolatlan, I.D.C, IP67

Ábra 99 4171 00 08 - M16 Kábelre szerelhető csatlakozó, : 8, 5,5-9,0 mm, árnyékolatlan, I.D.C, IP67 — Ábra

3D nézet 99 4171 00 08 - M16 Kábelre szerelhető csatlakozó, : 8, 5,5-9,0 mm, árnyékolatlan, I.D.C, IP67 — 3D nézet

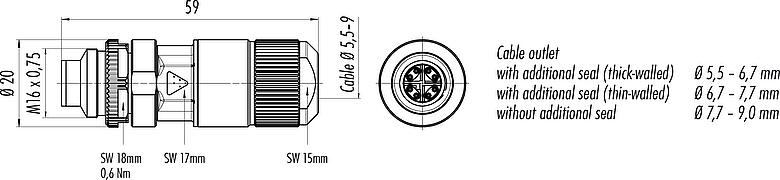

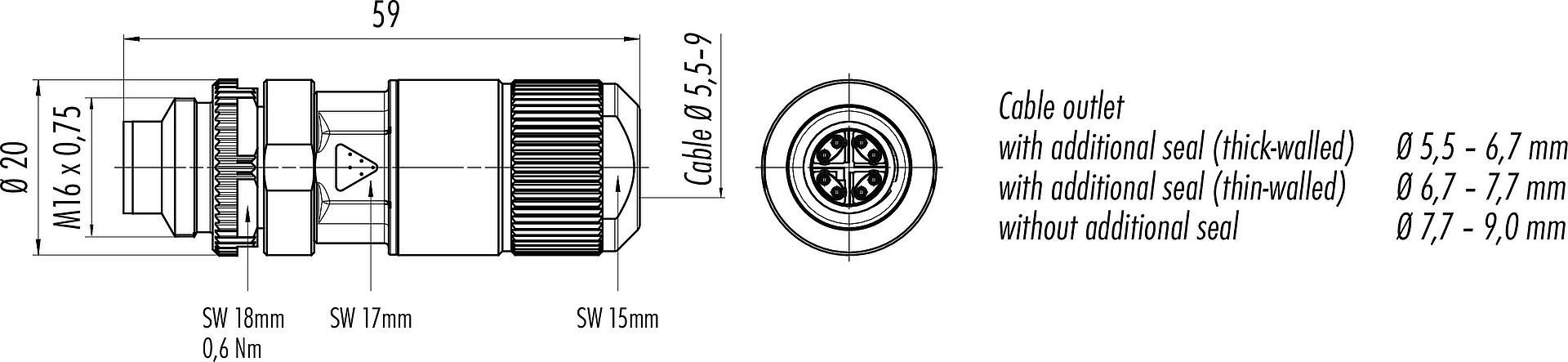

Méretarányos rajz 99 4171 00 08 - M16 Kábelre szerelhető csatlakozó, : 8, 5,5-9,0 mm, árnyékolatlan, I.D.C, IP67 — Méretarányos rajz

Összeszerelési utasítás 99 4171 00 08 - M16 Kábelre szerelhető csatlakozó, : 8, 5,5-9,0 mm, árnyékolatlan, I.D.C, IP67 — Összeszerelési utasítás

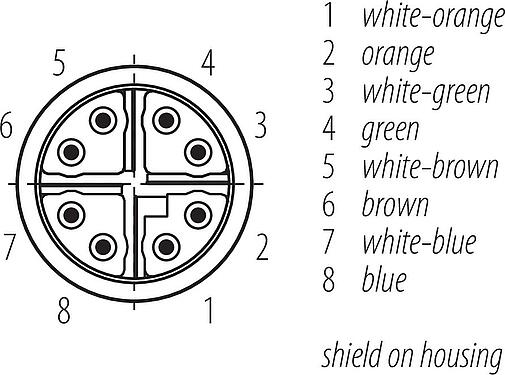

Érintkező elrendezés (dugós oldal) 99 4171 00 08 - M16 Kábelre szerelhető csatlakozó, : 8, 5,5-9,0 mm, árnyékolatlan, I.D.C, IP67 — Érintkező elrendezés (dugós oldal)

Alkatrész sz.	99 4171 00 08
Csatlakozó kialakítása	Kábelre szerelhető csatlakozó
Verzió	egyenes tűs csatlakozó
Csatlakozó reteszelő rendszer	csavar
Felmondás	I.D.C
Védettségi fok	IP67
Keresztmetszeti terület	AWG 24-22/1, AWG 27-22/7
Kábel kimenet	5,5-9,0 mm
Hőmérséklet tartomány tól/ig	-40 °C / 85 °C
Mechanikus működés	> 100 csatlakoztatási ciklus
Súly (gr)	62.41
Vámtarifaszám	85366990
Származási ország	TW

Névleges feszültség	50 V (AC ) / 60 V (DC)
Névleges impulzusfeszültség	800 V
Névleges áram	0,5 A
Szigetelési ellenállás	> 10⁸ Ω
Szennyezettségi fok	3
Túlfeszültség kategória	II
Anyagcsoport	II
EMV megfelelőség	árnyékolatlan
Pajzs csatlakozás	pajzs befogás

A ház anyaga	Cink présöntvény nikkelezett
Az érintkező test anyaga	PA (UL94 V-0)
Érintkezés anyaga	CuZn (sárgaréz)
Érintkező bevonat	Au (arany)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP szám	668951be-56d8-4922-9b30-e5873efaef8f

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Hiba bejelentése ezen az oldalon

Biztonsági figyelmeztetések

The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
To protect against unintentional opening of the connector, the thread between the housing and the connector head must be secured with a suitable cyanoacrylate adhesive when used in circuits with voltages dangerous to the touch. This does not apply to connectors used in SELV and PELV circuits according to IEC 61140 (EN 61140, VDE 0140-1).
Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
The plug connector is not suitable for mains voltages Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
To lock the cable connector with the device connector, the threaded ring is tightened "hand-tight" (approx. 60 cNm).
