M12 Conector de cable macho, Número de contactos: 4, sin blindaje, moldeado en el cable, IP68, PUR, negro, 4 x 1,50 mm², 2 m

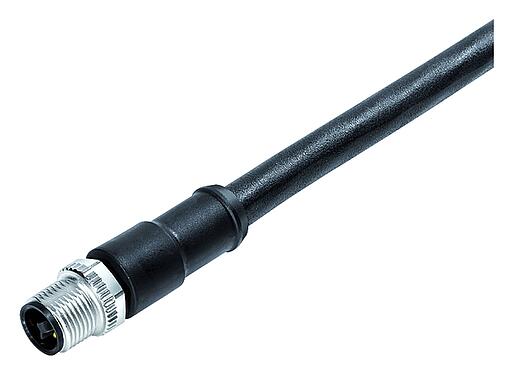

Ilustración 77 0629 0000 50704-0200 - M12 Conector de cable macho, Número de contactos: 4, sin blindaje, moldeado en el cable, IP68, PUR, negro, 4 x 1,50 mm², 2 m — Ilustración

Vista en 3D 77 0629 0000 50704-0200 - M12 Conector de cable macho, Número de contactos: 4, sin blindaje, moldeado en el cable, IP68, PUR, negro, 4 x 1,50 mm², 2 m — Vista en 3D

Curva de reducción de la potencia 77 0629 0000 50704-0200 - M12 Conector de cable macho, Número de contactos: 4, sin blindaje, moldeado en el cable, IP68, PUR, negro, 4 x 1,50 mm², 2 m — Curva de reducción de la potencia

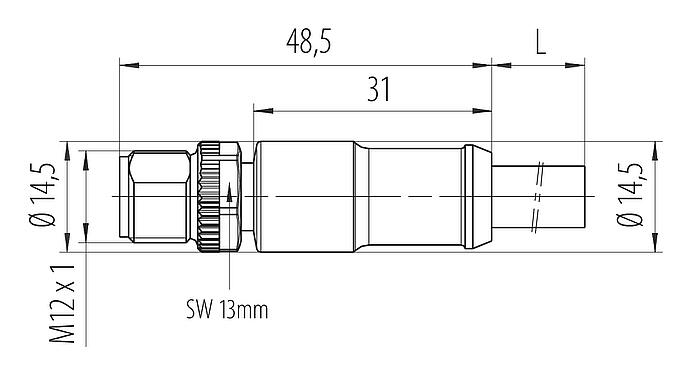

Dibujo a escala 77 0629 0000 50704-0200 - M12 Conector de cable macho, Número de contactos: 4, sin blindaje, moldeado en el cable, IP68, PUR, negro, 4 x 1,50 mm², 2 m — Dibujo a escala

Disposición de los contactos (lado de la conexión) 77 0629 0000 50704-0200 - M12 Conector de cable macho, Número de contactos: 4, sin blindaje, moldeado en el cable, IP68, PUR, negro, 4 x 1,50 mm², 2 m — Disposición de los contactos (lado de la conexión)

Número de parte	77 0629 0000 50704-0200
Diseño de conector	Conector de cable macho
Tipo estándar	DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Longitud del cable	2 m (Estándar 2 m y 5 m. Otras longitudes disponibles previa solicitud).
Versión	Conector macho recto
Sistema de bloqueo de conector	tornillo
Terminación	moldeado en el cable
Grado de protección	IP68
Área de la sección transversal	1,50 mm² / AWG 16
Rango de temperatura desde / hasta	-40 °C / 85 °C
Operacion mecanica	> 100 ciclos de conexión
Peso (gr)	234.00
Número de arancel aduanero	85444290

Voltaje nominal	63 V
Voltaje de impulso nominal	1500 V
Corriente nominal (40 ° C)	12,0 A
Grado de contaminación	3
Categoría de sobrevoltaje	III
Grupo de materiales	II
Cumplimiento de EMV	sin blindaje

Material de la carcasa	PUR
Material del cuerpo de contacto	PUR
Material de contacto	CuZn (latón) / CuSn (bronce)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	21503551-d91e-4947-a4ba-f3c633b7258d

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Directiva de baja tensión	2014/35/EU (EN 60529:1991;EN 60204-1:2018)
Directiva RoHS	2011/65/EU (EN 50581:2012)

Estructura del cable
Diámetro del cable	8,0 mm
Sección transversal	4 x 1,50 mm²
carcasa de material	PUR
Aislamiento de un solo cable	PP
Estructura de un solo cable	84 x 0,15 mm
Color del cable	negro
Propiedades electricas
Resistencia del conductor	13.3 Ω/Km (20°C)
Propiedades mecánicas
Cable de radio de curvatura fijo	≥ 7,5 x Ø
Radio de curvatura del cable móvil	≥ 10 x Ø
Ciclos de flexión	5 millones
Aceleración permitida	5 m/s²
Distancia de viaje, horizontal	20 m
Velocidad de viaje	≤ 300 m/min
Propiedades térmicas
Cable de rango de temperatura en movimiento de / a	-30 °C / 80 °C
Cable de rango de temperatura fijo de / a	-50 °C / 80 °C
Otras características
Libre de halógeno	sí

Informar de un error en esta página

Avisos de seguridad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
