09 0335 90 19 | binder M16 Enchufe de brida, Número de contactos: 19 (19-a), sin blindaje, THT, IP40, atornillable por delante

Menú

Menú

Número de parte

Carro de solicitud

Wird geladen...

Productos
Conectores miniatura
M16 IP40
M16 Enchufe de brida, Número de contactos: 19 (19-a), sin blindaje, THT, IP40, atornillable por delante

Ilustración 09 0335 90 19 - M16 Enchufe de brida, Número de contactos: 19 (19-a), sin blindaje, THT, IP40, atornillable por delante — Ilustración

Vista en 3D 09 0335 90 19 - M16 Enchufe de brida, Número de contactos: 19 (19-a), sin blindaje, THT, IP40, atornillable por delante — Vista en 3D

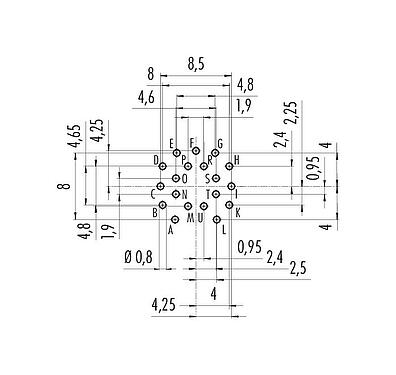

Disposición del conductor 09 0335 90 19 - M16 Enchufe de brida, Número de contactos: 19 (19-a), sin blindaje, THT, IP40, atornillable por delante — Disposición del conductor

Descripción del artículo 09 0335 90 19 - M16 Enchufe de brida, Número de contactos: 19 (19-a), sin blindaje, THT, IP40, atornillable por delante — Descripción del artículo

Dibujo a escala 09 0335 90 19 - M16 Enchufe de brida, Número de contactos: 19 (19-a), sin blindaje, THT, IP40, atornillable por delante — Dibujo a escala

Muestra de montaje 09 0335 90 19 - M16 Enchufe de brida, Número de contactos: 19 (19-a), sin blindaje, THT, IP40, atornillable por delante — Muestra de montaje

Disposición de los contactos (lado de la conexión) 09 0335 90 19 - M16 Enchufe de brida, Número de contactos: 19 (19-a), sin blindaje, THT, IP40, atornillable por delante — Disposición de los contactos (lado de la conexión)

Número de parte	09 0335 90 19
Diseño de conector	Enchufe de brida
Tipo estándar	DIN EN 61076-2-106
Versión	Conector macho recto
Sistema de bloqueo de conector	tornillo
Terminación	THT
Grado de protección	IP40
Rango de temperatura desde / hasta	-40 °C / 85 °C
Operacion mecanica	> 500 ciclos de conexión
Peso (gr)	12.36
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	60 V
Voltaje de impulso nominal	500 V
Corriente nominal (40 ° C)	3,0 A
Resistencia de aislamiento	≥ 10¹⁰ Ω
Grado de contaminación	1
Categoría de sobrevoltaje	I
Grupo de materiales	III
Cumplimiento de EMV	sin blindaje

Material de la carcasa	Fundición de zinc niquelada
Material del cuerpo de contacto	PBT (UL94 V-0)
Material de contacto	CuZn (latón)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	00f3a3f3-ed0c-4411-8f33-5ab90c595a45

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Informar de un error en esta página

Avisos de seguridad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
