Número de parte: 09 4227 00 07

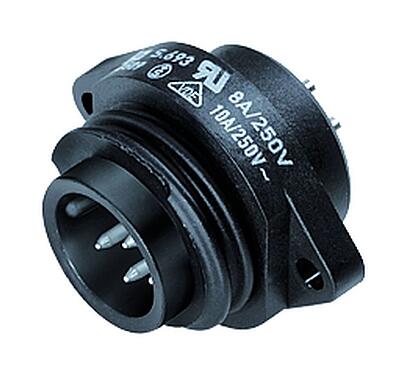

RD24 Enchufe de brida, Número de contactos: 6+PE, sin blindaje, soldadura, IP67, UL, ESTI+, VDE

RD24, serie 693, Conectores de potencia
Comparar el producto
Descargas
Características generales
másmenos
Número de parte 09 4227 00 07
Diseño de conector Enchufe de brida
Versión Conector macho recto
Sistema de bloqueo de conector tornillo
Terminación soldadura
Grado de protección IP67
Área de la sección transversal máx. 0,75 mm² / AWG 18
Rango de temperatura desde / hasta -40 °C / 100 °C
Operacion mecanica > 500 ciclos de conexión
Peso (gr) 15.19
Número de arancel aduanero 85369010
País de origen DE
Voltaje nominal 250 V
Voltaje de impulso nominal 4000 V
Corriente nominal (40 ° C) 10 A (8 A UL)
Resistencia de aislamiento ≥ 1010 Ω
Grado de contaminación 3
Categoría de sobrevoltaje III
Grupo de materiales III
Cumplimiento de EMV sin blindaje
Material del cuerpo de contacto PBT
Material de contacto CuZn (latón)
Chapado de contacto Ag (plata)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 8bd5a807-8ad7-4d5e-8584-b343c992c781
Approvals UL, ESTI+, VDE
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Avisos de seguridad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  4. El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
  5. El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
