Número de parte: 09 4219 00 07

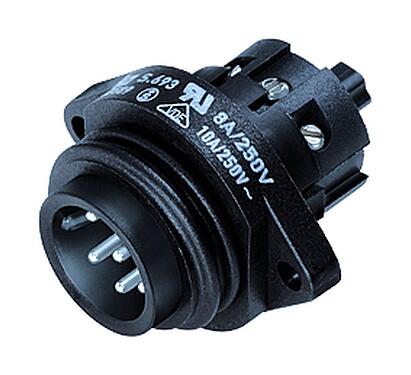

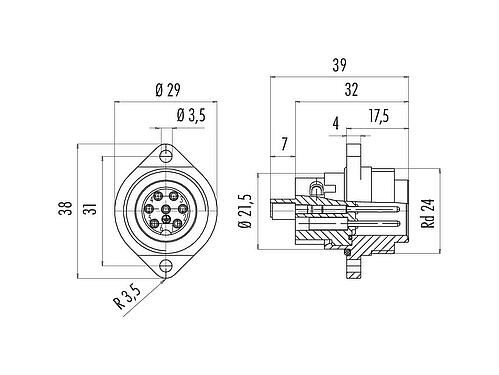

RD24 Enchufe de brida, Número de contactos: 6+PE, sin blindaje, tornillo extraíble, IP67, UL, ESTI+, VDE
RD24, serie 693, Conectores de potencia
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de parte | 09 4219 00 07 |
| Diseño de conector | Enchufe de brida |
| Versión | Conector macho recto |
| Sistema de bloqueo de conector | tornillo |
| Terminación | tornillo extraíble |
| Grado de protección | IP67 |
| Área de la sección transversal | máx. 1,50 mm² / AWG 16 |
| Rango de temperatura desde / hasta | -40 °C / 100 °C |
| Operacion mecanica | > 500 ciclos de conexión |
| Peso (gr) | 22.07 |
| Número de arancel aduanero | 85369010 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 250 V |
| Voltaje de impulso nominal | 4000 V |
| Corriente nominal (40 ° C) | 10 A (8 A UL) |
| Resistencia de aislamiento | ≥ 1010 Ω |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | III |
| Grupo de materiales | III |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | PA |
| Material del cuerpo de contacto | PBT |
| Material de contacto | CuZn (latón) |
| Chapado de contacto | Ag (plata) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | fd9197fb-f6c0-4fee-9c34-a75941e93cd9 |
Autorizaciones / aprobaciones
másmenos| Approvals | UL, ESTI+, VDE |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Avisos de seguridad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
