Bayoneta Conector de cable hembra, Número de contactos: 12, 5,0-8,0 mm, blindable, soldadura, IP40

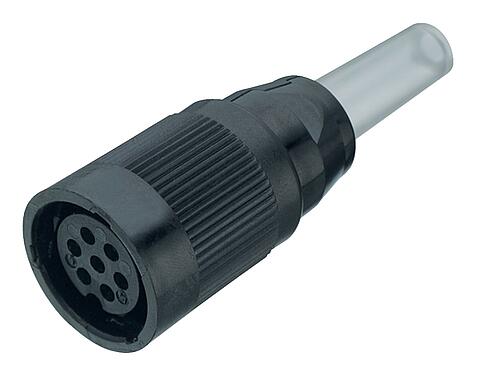

Ilustración 09 0468 00 12 - Bayoneta Conector de cable hembra, Número de contactos: 12, 5,0-8,0 mm, blindable, soldadura, IP40 — Ilustración

Vista en 3D 09 0468 00 12 - Bayoneta Conector de cable hembra, Número de contactos: 12, 5,0-8,0 mm, blindable, soldadura, IP40 — Vista en 3D

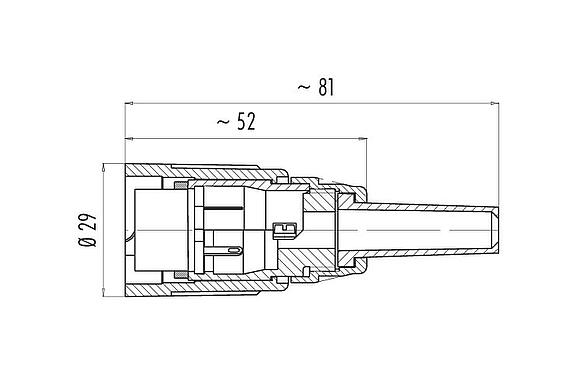

Dibujo a escala 09 0468 00 12 - Bayoneta Conector de cable hembra, Número de contactos: 12, 5,0-8,0 mm, blindable, soldadura, IP40 — Dibujo a escala

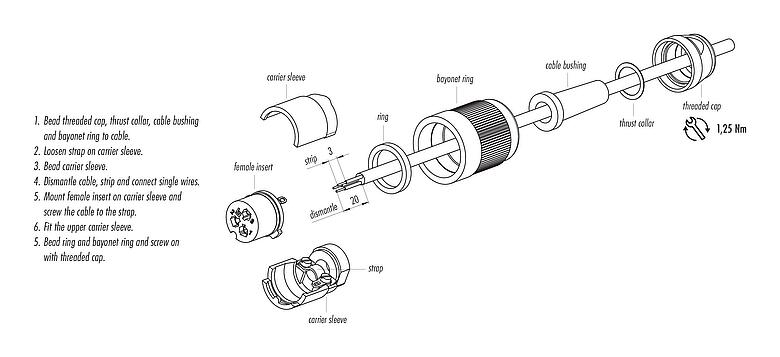

Instrucción de montaje 09 0468 00 12 - Bayoneta Conector de cable hembra, Número de contactos: 12, 5,0-8,0 mm, blindable, soldadura, IP40 — Instrucción de montaje

Disposición de los contactos (lado de la conexión) 09 0468 00 12 - Bayoneta Conector de cable hembra, Número de contactos: 12, 5,0-8,0 mm, blindable, soldadura, IP40 — Disposición de los contactos (lado de la conexión)

Número de parte	09 0468 00 12
Diseño de conector	Conector de cable hembra
Versión	Conector hembra recto
Sistema de bloqueo de conector	Bayoneta
Terminación	soldadura
Grado de protección	IP40
Área de la sección transversal	0,75 mm² / AWG 18
Salida de cable	5,0-8,0 mm
Rango de temperatura desde / hasta	-40 °C / 85 °C
Operacion mecanica	> 50 ciclos de conexión
Peso (gr)	29.31
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	125 V
Voltaje de impulso nominal	1500 V
Corriente nominal (40 ° C)	5,0 A
Resistencia de aislamiento	≥ 10¹⁰ Ω
Grado de contaminación	1
Categoría de sobrevoltaje	II
Grupo de materiales	III
Cumplimiento de EMV	blindable
Conexión de pantalla	Abrazadera de cable y terminal de soldadura

Material de la carcasa	GD-AL eloxiert
Material del cuerpo de contacto	PET (UL94 V-0)
Material de contacto	CuSn (bronce)
Chapado de contacto	Ag (plata)
REACH SVHC	None (No pollutants)
Número SCIP	SCIP-number not available

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Directiva de baja tensión	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Informar de un error en esta página

Avisos de seguridad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
Para bloquear el conector del cable en el conector del dispositivo, recomendamos apretar el anillo roscado a 1,25 Nm. Hay disponible una llave dinamométrica adecuada como accesorio (nº de pedido 07 0082 000).
