M9 Kabelplugg, antal poler: 7, 3,5-5,0 mm, kan skärmas, lödning, IP67

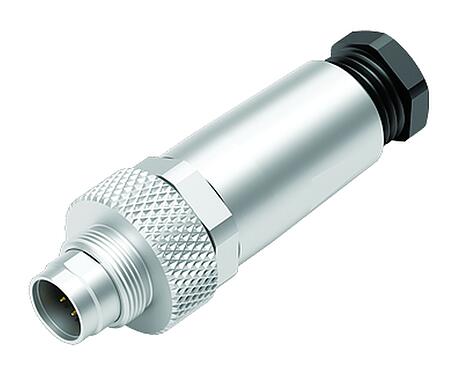

Illustration 99 0421 10 07 - M9 Kabelplugg, antal poler: 7, 3,5-5,0 mm, kan skärmas, lödning, IP67 — Illustration

3D-visning 99 0421 10 07 - M9 Kabelplugg, antal poler: 7, 3,5-5,0 mm, kan skärmas, lödning, IP67 — 3D-visning

Skalritning 99 0421 10 07 - M9 Kabelplugg, antal poler: 7, 3,5-5,0 mm, kan skärmas, lödning, IP67 — Skalritning

Monteringsanvisningar 99 0421 10 07 - M9 Kabelplugg, antal poler: 7, 3,5-5,0 mm, kan skärmas, lödning, IP67 — Monteringsanvisningar

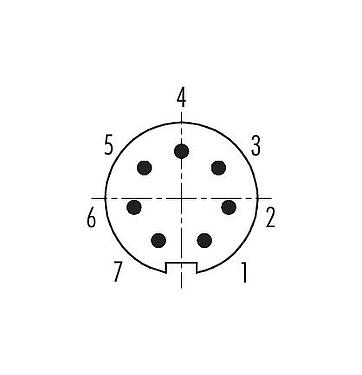

Kontaktarrangemang (anslutningssidan) 99 0421 10 07 - M9 Kabelplugg, antal poler: 7, 3,5-5,0 mm, kan skärmas, lödning, IP67 — Kontaktarrangemang (anslutningssidan)

Artikelnummer	99 0421 10 07
Kontakttyp	Kabelplugg
Version	Anslutningsdon pin rakt
Kopplingsmetod	skruvning
Kontakttermineringstyp	lödning
Skyddsklass	IP67
Tvärsnitt ledare	max. 0,14 mm² / AWG 26
Kabelingång	3,5-5,0 mm
Temperaturområde från / till	-40 °C / 85 °C
Mekanisk livslängd	> 500 anslutningscykler
Vikt (gr)	18.42
Tullvarukod	85369010
Ursprungsland	DE

Märkspänning	125 V
Märkt impulsspänning	1500 V
Märkström	1,0 A
Isoleringsmotstånd	≥ 10¹⁰ Ω
Nedsmutsningsgrad	1
Överspänningskategori	II
Isolationsgrupp	III
EMC godkänd	kan skärmas
Sköldanslutning	Skärmande hylsa

Material kontakthus	PA/CuZn (mässing förnicklad)
Material kontaktinsats	PBT (UL94 V-0)
material kontaktelement	CuZn(mässing)
Plätering kontaktelement	Au (guld)
Kopplingsmaterial	CuZn (mässing)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-nummer	5bf6f4db-a765-4048-a5ae-1a29ce2287ae

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Lågspänningsdirektivet	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Rapportera fel på denna sida

Säkerhetsmeddelanden

Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
För att skydda mot oavsiktlig öppning av kontakten måste tråden mellan huset och kopplingshuvudet säkras med ett lämpligt cyanoakrylatlim vid användning i kretsar med spänningar som är farliga att röra vid. Detta gäller inte anslutningar som används i SELV- och PELV-kretsar enligt IEC 61140 (EN 61140, VDE 0140-1).
Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
Användaren måste vidta lämpliga säkerhetsåtgärder så att kontakten inte kan kopplas bort av misstag.
Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
Kontakten är inte lämplig för nätspänningar. Observera graden av föroreningar och överspänningskategorin. Mer information finns i nedladdningscentret "Teknisk information".
