Beställning nr: 09 0477 65 07

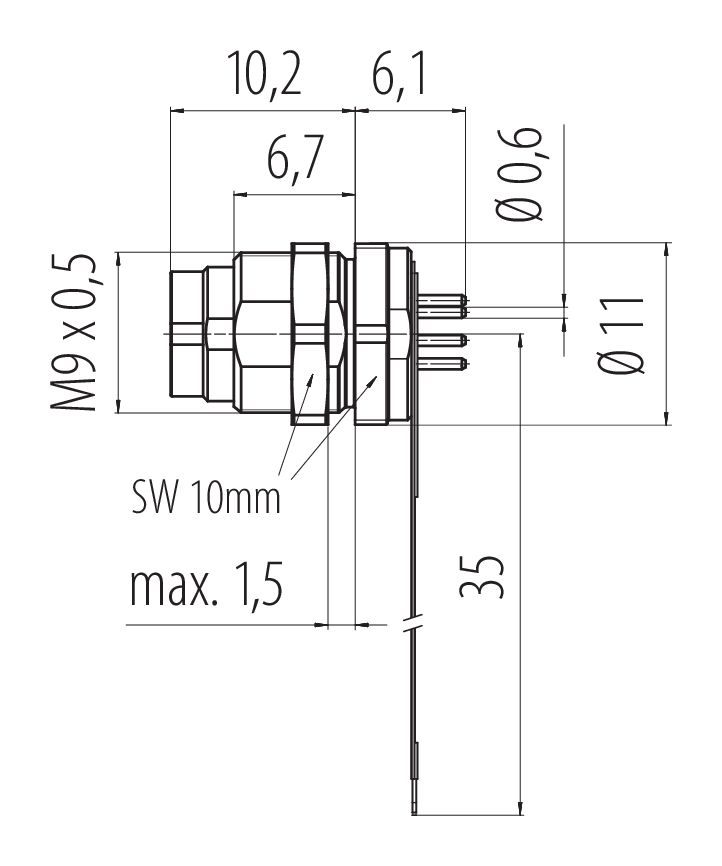

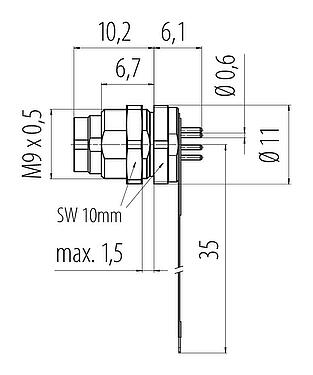

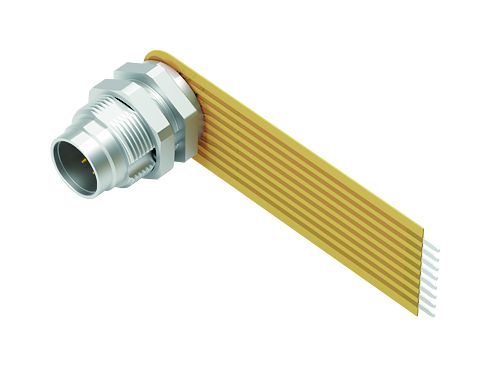

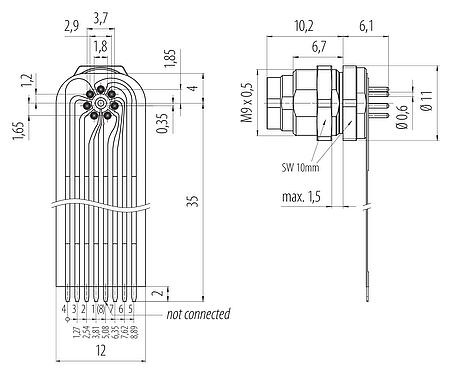

M9 Flänsplugg, antal poler: 7, oskärmad, THT, IP40
M9 IP40, Serie 711, Subminiatyrkontakter
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 09 0477 65 07 |
| Kontakttyp | Flänsplugg |
| Version | Anslutningsdon pin rakt |
| Kopplingsmetod | skruvning |
| Kontakttermineringstyp | THT |
| Skyddsklass | IP40 |
| Temperaturområde från / till | -40 °C / 85 °C |
| Mekanisk livslängd | > 500 anslutningscykler |
| Vikt (gr) | 3.47 |
| Tullvarukod | 85369010 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | 125 V |
| Märkt impulsspänning | 1500 V |
| Märkström | 1,0 A |
| Isoleringsmotstånd | ≥ 1010 Ω |
| Nedsmutsningsgrad | 1 |
| Överspänningskategori | II |
| Isolationsgrupp | III |
| EMC godkänd | oskärmad |
Material
Merless| Material kontaktinsats | PA (UL94 V-0) |
| material kontaktelement | CuZn(mässing) |
| Plätering kontaktelement | Au (guld) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 11bb4fdf-6662-468d-a8d0-f59f70d9d37d |
Klassificeringar
Merless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
- Användaren måste vidta lämpliga säkerhetsåtgärder så att kontakten inte kan kopplas bort av misstag.
- Kontakten är inte lämplig för nätspänningar. Observera graden av föroreningar och överspänningskategorin. Mer information finns i nedladdningscentret "Teknisk information".
