Beställning nr: 86 6321 1120 00404

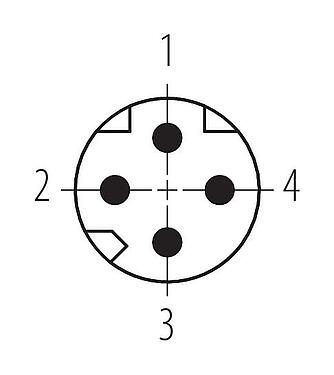

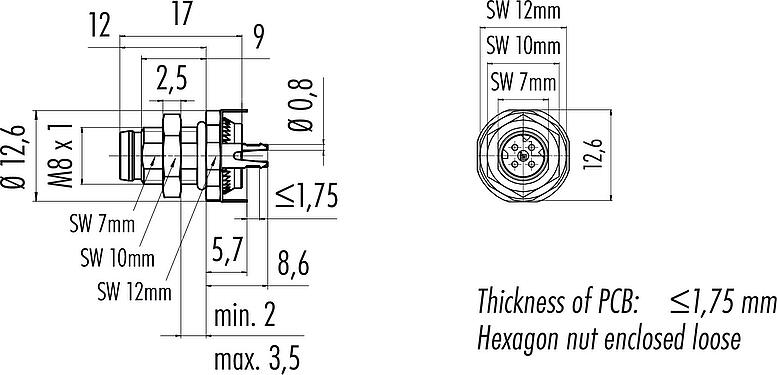

M8 Flänsplugg, antal poler: 4, kan skärmas, THT, IP67
M8-D, Serie 818, Automatiseringsteknik – dataöverföring
Allmänna värden
MerlessArtikelnummer | 86 6321 1120 00404 |
Kontakttyp | Flänsplugg |
Typ standard | DIN EN 61076-2-114 |
Version | Anslutningsdon pin rakt |
Kopplingsmetod | skruvning |
Kontakttermineringstyp | THT |
Skyddsklass | IP67 |
Temperaturområde från / till | -40 °C / 85 °C |
Mekanisk livslängd | > 100 anslutningscykler |
Vikt (gr) | 4.43 |
Tullvarukod | 85369010 |
Ursprungsland | DE |
Elektriska värden
MerlessMärkspänning | 63 V DC |
Märkt impulsspänning | 1500 V |
Märkström | 4,0 A |
Isoleringsmotstånd | > 108 Ω |
Nedsmutsningsgrad | 3 |
Isolationsgrupp | III |
EMC godkänd | kan skärmas |
Sköldanslutning | Skyddsplatta |
Material
MerlessMaterial kontakthus | pressgjutgods zink förnicklat |
Material kontaktinsats | PA gul/grön |
material kontaktelement | CuZn (mässing) / CuSn (brons) |
Plätering kontaktelement | Au (guld) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
SCIP-nummer | 92853bd5-c5c8-4a57-bcd9-a88a03c4d532 |
Autorizzazione / approvazioni
MerlessNorms and regulations |
DIN EN 61373 DIN EN 45545-2 (nicht klassifizierte brennbare Masse <10g) |
Klassificeringar
MerlesseCl@ss 11.1 | 27-44-01-09 |
ETIM 9.0 | EC003569 |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
- Användaren måste vidta lämpliga säkerhetsåtgärder så att kontakten inte kan kopplas bort av misstag.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
- Kontakten är inte lämplig för nätspänningar. Observera graden av föroreningar och överspänningskategorin. Mer information finns i nedladdningscentret "Teknisk information".
- För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 40 cNm).
